Внешние компоненты

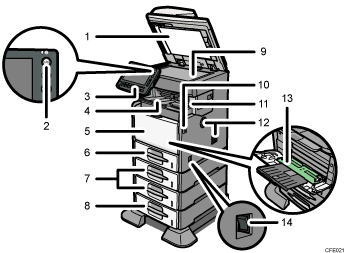

Вид спереди и справа

1. АПД

   Опустите устройство АПД на оригиналы, помещенные на стекло экспонирования.

   При загрузке стопки оригиналов в АПД документы будут автоматически подаваться один за одним. АПД может использоваться для двусторонних оригиналов.

2. Рабочий переключатель

   Нажмите для включения питания (загорается индикатор рабочего переключателя). Для выключения питания нажмите снова (индикатор рабочего состояния гаснет). См. раздел "Включение/выключение питания".

3. Панель управления

   См. раздел "Панель управления".

4. Внутренний лоток 1 (только для типов 1 и 2)/Сдвижной тоток финишера (только для типа 3)

   (На иллюстрации показан сдвижной лоток финишера.)

   Сюда выводятся копии, напечатанные документы и факсимильные сообщения.

   При печатании на бумаге формата A4, 8¹/₂ × 11 или более вытяните подставку.

5. Передняя крышка

   Откройте для доступа к внутренней части устройства. Чтобы открыть данную крышку, нажмите кнопку разблокирования передней крышки.

6. Лоток 1

   Загружайте бумагу сюда печатной стороной вниз.

7. Блок подачи бумаги (дополнительный)

   Загружайте бумагу сюда печатной стороной вниз.

8. Блок подачи бумаги с опорными роликами (дополнительный)

   Загружайте бумагу сюда печатной стороной вниз.

9. Стекло экспонирования

   Сюда помещаются оригиналы лицевой стороной вниз.

10. Кнопка разблокирования передней крышки

    Нажмите эту кнопку, чтобы открыть переднюю крышку.

11. Внутренний лоток 2 (только для типа 2)/Финишер (только для типа 3)

    (На иллюстрации показан финишер.)

    При выборе внутреннего лотка 2 в качестве выходного, скопированные/распечатанные документы и факсимильные сообщения выводятся в него. При печати на бумаге формата A4, 8¹/₂ × 11 или более вытягивайте подставку внутреннего лотка 2.

    Финишер используется для сортировки, укладки и скрепления стопок бумаги.

12. Вентиляционные отверстия

    Не допускайте перегрева аппарата.

13. Обходной лоток

    Используйте для печати на обычной бумаге, толстой бумаге, прозрачной пленке OHP, бумаге для этикеток (самоклеящиеся этикетки) и бумаге нестандартного формата. При загрузке бумаги формата A4, 8¹/₂ × 11 или более в обходной лоток вытягивайте подставку.

14. Основной переключатель питания

    Если устройство не работает после включения рабочего выключателя, убедитесь, что выключатель основного питания включен. Если он выключен, включите его. См. раздел "Включение/выключение питания".

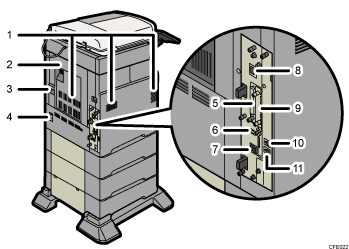

Вид сзади и слева

1. Вентиляционные отверстия

   Не допускайте перегрева аппарата.

2. Задняя крышка

   Чтобы удалить замятую бумагу, откройте эту крышку.

3. Рычаг задней крышки

   Чтобы открыть заднюю крышку, потяните этот рычаг.

4. Гнездо электропитания

   Подключите сюда шнур питания аппарата. Вставьте вилку на другом конце шнура в ближайшую розетку.

5. Разъем для карты SD

   Имеется два разъема для карты SD. Установите карту SD сюда.

6. Порт USB 2.0 [тип B]

   Подключите сюда кабель интерфейса USB2.0 [тип B].

7. Интерфейс USB-хоста

   Подключите сюда кабель интерфейса USB.

   Используйте данный интерфейс для подключения аппарата к устройству для считывания карт.

8. Порт 10BASE-T/100BASE-TX

   Подключите сюда кабель 10BASE-T или 100BASE-TX.

9. Разъем для дополнительной платы

   В этот разъем можно установить дополнительную плату.

10. Разъем для внешнего телефона (входит в стандартную комплектацию аппаратов типа 2, для типов 1 и 3 устанавливается по отдельному заказу)

    Подключите сюда внешний телефонный аппарат.

11. Разъем для блока интерфейса G3 (входит в стандартную комплектацию аппаратов типа 2, для типов 1 и 3 устанавливается по отдельному заказу)

    Подключите сюда линию G3.
