Skanowanie części oryginału o niestandardowym rozmiarze

Jeśli ma zostać zeskanowana tylko część oryginału o niestandardowym rozmiarze, jako rozmiar skanowania wybierz ustawienie [Rozm. niestand.].

Aby wyświetlić ekran ustawień niestandardowych, naciśnij [Ustaw. skanowania], [Rozmiar skanowania] [Rozmiar niestand.].

Aby zeskanować część oryginału, należy zmierzyć Rozmiar oryginału (X1 i Y1), Pozycję początkową (X2 i Y2) oraz Obszar skanowania (X3 i Y3) na powierzchni oryginału, a następnie wpisać te wartości w tej samej kolejności na ekranie ustawień rozmiaru niestandardowego.

Metody pomiarów różnią się w zależności od miejsca umieszczenia oryginału i jego orientacji.Szczegółowe informacje dotyczące prawidłowego sposobu mierzenia Rozmiaru oryginału (X1 i Y1), pozycji początkowej (X2 i Y2) oraz obszaru skanowania (X3 i Y3) patrz "Jak mierzyć rozmiary".

Wpisz rozmiary na podstawie rozdziału "Ustawienia skanowania na ekranie ustawień rozmiarów niestandardowych".

Jak mierzyć rozmiary

Orientacja i umieszczenie oryginału

Metoda pomiaru dla skanowania części "R".

Orientacja Ilustracja ekranu panelu operacyjnego w automatycznym podajniku dokumentów (ADF).

Ilustracja rozmiaru oryginału

Orientacja Ilustracja oryginału panela operacyjnego na szybie ekspozycyjnej.

Ilustracja rozmiaru oryginału

Orientacja Ilustracja ekranu panelu operacyjnego na szybie ekspozycyjnej lub w automatycznym podajniku dokumentów (ADF).

Ilustracja rozmiaru oryginału

Ustawienia skanowania na ekranie ustawień rozmiarów niestandardowych

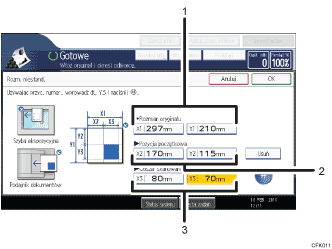

Ilustracja ekranu panela oznaczona numerowanymi odsyłaczami

  1. Rozmiar oryginału (X1 i Y1)

    Określ całkowity rozmiar oryginału.

    Wpisz wartości rzeczywiste w polach [X1] i [Y1] zgodnie z częścią "Jak mierzyć rozmiary", a następnie naciśnij przycisk [Wyostrzenie].

  2. Pozycja początkowa (X2 i Y2)

    Określ pozycję początkową skanowania.

    Wpisz rzeczywiste wartości w polach [X2] i [Y2] zgodnie z częścią "Jak mierzyć rozmiary", a następnie naciśnij przycisk [Wyostrzenie].

  3. Obszar skanowania (X3 i Y3)

    Określ rozmiary obszaru, których chcesz zeskanować.

    Wpisz rzeczywiste wartości w polach [X3] i [Y3] zgodnie z częścią "Jak mierzyć rozmiary", a następnie naciśnij przycisk [Wyostrzenie].

Uwaga

  • Skanując oryginały przy użyciu opcji [Rozmiar niestand.], nie możesz wpisać konkretnych wartości w polu [Rozmiar oryginału] i [Pozycja początkowa]. Aby skonfigurować obszar skanowania, należy najpierw określić wartości [Obszar skanowania] i [Pozycja początkowa], a następnie [Wielkość oryginału].

  • Szczegółowe informacje na temat umieszczania oryginałów, patrz „Ustawianie typu podawania oryginału”.
