Skanowanie całego obszaru oryginału o rozmiarze niestandardowym
Ta sekcja wyjaśnia, jak określić niestandardowy rozmiar papieru, aby zeskanować cały obszar oryginału. Jeśli ma zostać zeskanowany cały obszar oryginału o rozmiarze niestandardowym, jako rozmiar skanowania wybierz ustawienie [Rozm. niestand.].
Aby wyświetlić ekran ustawień niestandardowych, naciśnij [Ustaw. skanowania], [Rozmiar skanowania] [Rozmiar niestand.].
Następujące tabele opisują sposób mierzenia oryginałów o niestandardowym rozmiarze oraz określania ustawień skanowania na ekranie ustawień rozmiaru niestandardowego.
Jak mierzyć rozmiary
Orientacja i umieszczenie oryginału |
Metoda pomiaru do skanowania całego obszaru oryginału o niestandardowym rozmiarze |
|---|---|
W orientacji |
|
W orientacji |
|
na szybie ekspozycyjnej lub w automatycznym podajniku dokumentów (ADF)
na szybie ekspozycyjnej lub w automatycznym podajniku dokumentów (ADF)

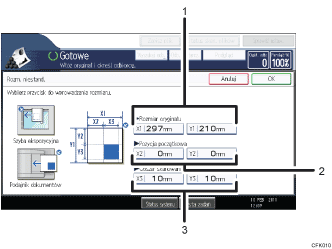

Ustawienia skanowania na ekranie ustawień rozmiarów niestandardowych
Rozmiar oryginału (X1 i Y1)
Określ długość i szerokość oryginału.
Wpisz rzeczywistą szerokość i długość odpowiednio w [X1] i [Y1], a następnie naciśnij przycisk [
].Pozycja początkowa (X2 i Y2)
Ustaw pozycję początkową na 0 mm (0 cali).
Wpisz "0" w polach [X2] i [Y2], a następnie naciśnij przycisk [
].Obszar skanowania (X3 i Y3)
Określ te same wartości jak dla Rozmiar oryginału (X1, Y1).
W polach [X3] i [Y3] wpisz te same wartości jak dla rozmiar oryginału (odpowiednio dla X1 i Y1), a następnie naciśnij przycisk [
]].
Dla X1 można określić 140 mm (5,5 cala) lub więcej. Dla Y1 można określić 128 mm (5,0 cala) lub więcej.
Skanując oryginały przy użyciu opcji [Rozmiar niestand.], nie możesz wpisać konkretnych wartości w polu [Rozmiar oryginału] i [Pozycja początkowa]. Aby skonfigurować obszar skanowania, należy najpierw określić wartości [Obszar skanowania] i [Pozycja początkowa], a następnie [Wielkość oryginału].

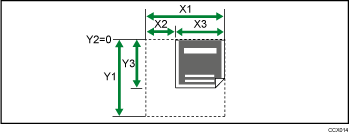

Aby zeskanować oryginały, których wymiar poziomy jest krótszy niż 140 mm (5,5 cali) lub wymiar pionowy jest krótszy niż 128 mm (5,0 cali), skonfiguruj ustawienia tak jakbyś zeskanował obszar w zakresie większego oryginału. Na przykład: aby zeskanować okładkę CD umieszczoną na szybie ekspozycyjnej, określ wartości X1–X3 oraz Y1–Y3 korzystając z poniższego wykresu. Szczegółowe informacje na temat procedur skanowania, patrz „Skanowanie części oryginału o niestandardowym rozmiarze”.
Szczegółowe informacje na temat umieszczania oryginałów, patrz „Ustawianie typu podawania oryginału”.
