Indre komponenter

Sett forfra og fra høyre

1. Skriverkassett

   Inneholder toner og fotolederenheten.

   Når “Skriverkassett må byttes snart.” vises, må du bytte denne enheten.

2. Friksjonspute

   Denne sørger for at det bare mates inn ett ark om gangen. Hvis du opplever at det mates inn flere ark om gangen, må du rengjøre denne forsiktig.

3. Registreringsvalse

   Mater skriveren med ark til kopiering eller utskrift. Husk at du må rengjøre valsen hvis den blir skitten.

4. Overføringsvalse

   Når “Må byttes: vedlikeholdssett” vises, må du bytte denne valsen.

5. Papirlederplate

   Lukk opp dette dekselet hvis du må fjerne papir som har satt seg fast.

6. Papirmatevalse

   Mater skriveren med ark til kopiering eller utskrift. Husk at du må rengjøre valsen hvis den blir skitten.

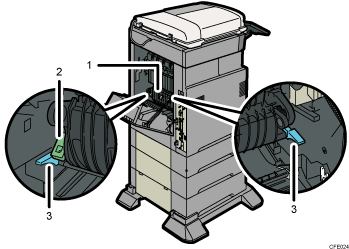

Sett bakfra og fra venstre

1. Fuserenhet

   Brenner inn bildene på papiret.

   Når “Må byttes: vedlikeholdssett” vises, må du bytte denne enheten.

2. Konvolutthendel

   Hev denne hendelen når du legger konvolutter i magasin 14 eller multiarkmateren.

3. Låsehendler for fuserenhet

   Løft disse hendlene når du skal bytte fuserenhet.
