Ytre komponenter

Denne delen beskriver navnene og funksjonene til de ytre komponentene.

Viktig

  • Ventilasjonshullene må ikke tildekkes av noe. Dersom maskinen blir overopphetet, kan feil oppstå.

Sett forfra og fra høyre

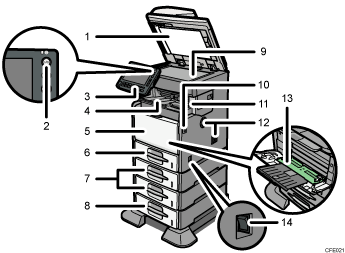

Illustrasjonen viser hovedmaskinens deler

  1. ADF

    Legg ned den automatiske dokumentmateren over originalene på glassplaten.

    Dersom du plasserer et sett med originaler i den automatiske dokumentmateren (ADF), vil denne automatisk mate inn en og en original. Tosidige originaler kan også brukes i dokumentmateren.

  2. Driftsbryter

    Trykk for å slå strømmen på (driftsindikatoren lyser). Trykk på denne bryteren en gang til for å slå strømmen av (driftsindikatoren slukker). Se "Slå på strømmen".

  3. Kontrollpanel

    Se "Kontrollpanel".

  4. Internt brett 1 (kun type 1 og 2)/ sideforskyverbrett på etterbehandler (kun type 3)

    (Illustrasjonen viser sideforskyverbrettet på etterbehandleren).

    Kopier, utskrifter og faksmeldinger leveres her.

    Trekk ut forlengeren når du skriver ut i papirformatet A4 eller 81/2 × 11 eller større.

  5. Frontdeksel

    Åpne for å få tilgang til maskinens innvendige deler. Trykk på utløserknappen på frontdekselet for å åpne dette dekselet.

  6. Magasin 1

    Legg i papiret her med utskriftssiden ned.

  7. Papirmateenhet (tilleggsutstyr)

    Legg i papiret her med utskriftssiden ned.

  8. Papirmateenhet med hjul (tilleggsutstyr)

    Legg i papiret her med utskriftssiden ned.

  9. Glassplate

    Legg originalene med forsiden ned.

  10. Utløserknapp på frontdeksel

    Trykk på denne knappen for å åpne frontdekselet.

  11. Internt brett 2 (kun type 2)/ etterbehandler (kun type 3)

    (Illustrasjonen viser etterbehandleren).

    Dersom du velger internt brett 2 som mottaksbrettet, kommer kopiene/utskriftene og faksmeldingene ut her. Trekk ut forlengeren på internt brett 2 når du skal skrive ut i papirformat A4 eller 81/2 × 11 eller større.

    Etterbehandleren sorterer, stabler og stifter flere ark.

  12. Ventilasjonshull

    Hindre at maskinen overopphetes.

  13. Multiarkmater

    Bruk for å skrive ut på vanlig papir, tykt papir, OHP-transparenter, etiketter (selvklebende etiketter) og papir i egendefinert størrelse. Trekk ut forlengeren når du legger papirformat A4 eller 81/2 × 11 eller større i multiarkmateren.

  14. Hovedstrømbryter

    Dersom maskinen ikke fungerer etter at betjeningsbryteren er slått på, kontroller at hovedstrømbryteren er slått på. Slå den på hvis den er slått av. Se "Slå på strømmen".

Sett bakfra og fra venstre

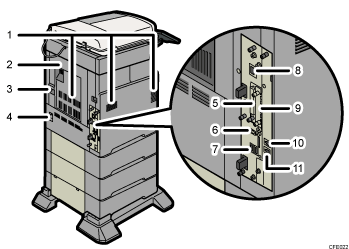

Illustrasjonen viser hovedmaskinens deler

  1. Ventilasjonshull

    Hindre at maskinen overopphetes.

  2. Bakdeksel

    Åpne dette når du skal fjerne feilmatet papir.

  3. Håndtak for bakdeksel

    Dra dette håndtaket oppover for å åpne bakdekselet.

  4. Strømkontakt

    Koble strømledningen til maskinen her. Sett den andre enden på strømledningen inn et strømuttak.

  5. SD-kortspor

    Det finnes to SD-kortspor. Sett inn SD-kort her.

  6. USB 2.0-port [type B]

    Koble til USB2.0-grensesnittkabelen [type B] her.

  7. USB-vertsgrensesnitt

    Koble til USB-grensesnittkabelen her.

    Bruk dette grensesnittet til å koble maskinen til en kortautentiseringsenhet.

  8. 10BASE-T/100BASE-TX-port

    Koble til 10BASE-T- eller 100BASE-TX-kabelen her.

  9. Spor for tilleggskort

    Installer et tilleggskort i dette sporet.

  10. Ekstern telefonkontakt (standard for type 2, tillegg for type 1 og 3)

    Koble til en ekstern telefon her.

  11. G3-grensesnittkontakt (standard for type 2, tillegg for type 1 og 3)

    Koble til en G3-linje her.
