Componenti interni

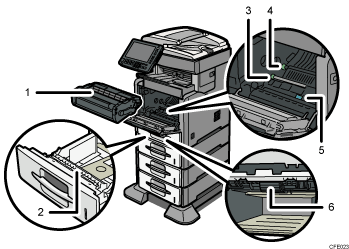

Vista anteriore destra

1. Cartuccia di stampa

   Contiene il toner e il gruppo fotoconduttore.

   Se viene visualizzato “È necessario sostituire la cartuccia di stampa.”, sostituire questa unità.

2. Pad di separazione

   Assicura che venga introdotto un solo foglio per volta. Se si verifica un'introduzione di più fogli, pulire con cura il pad di separazione.

3. Rullo di registrazione

   Alimenta la carta per la copia e la stampa. Assicurarsi di pulire il rullo se si sporca.

4. Rullo di trasferimento

   Quando compare il messaggio “Sostituzione richiesta: Kit di manutenzione”, sostituire questo rullo.

5. Piastra guida

   Aprire questa piastra per rimuovere la carta inceppata.

6. Rullo di alimentazione carta

   Alimenta la carta per la copia e la stampa. Assicurarsi di pulire il rullo se si sporca.

Vista posteriore sinistra

1. Unità di fusione

   Esegue la fusione delle immagini stampate sulla carta.

   Quando compare il messaggio “Sostituzione richiesta: Kit di manutenzione”, sostituire quest'unità.

2. Leva buste

   Sollevare questa leva quando si caricano delle buste nei vassoi 1 4 o nel vassoio bypass.

3. Leve di blocco unità di fusione

   Sollevare queste levette quando si sostituisce l'unità di fusione.
