Componenti esterni

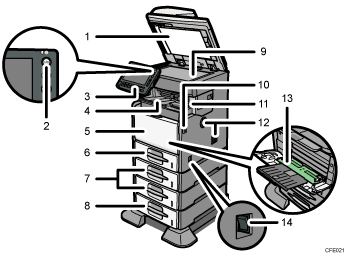

Vista anteriore destra

1. ADF

   Abbassare l'ADF sugli originali posizionati sul vetro di esposizione.

   Se si carica una pila di originali nell'ADF, l'ADF alimenta automaticamente gli originali uno alla volta. Questo ADF può essere utilizzato per originali fronte-retro.

2. Interruttore di funzionamento

   Premere per accendere la macchina (l'indicatore di funzionamento si accende). Per spegnere, premere nuovamente (l'indicatore di funzionamento si spegne). Vedere "Accendere/Spegnere la macchina".

3. Pannello di controllo

   Vedere "Pannello di controllo".

4. Vassoio interno 1 (solo tipi 1 e 2)/ Vassoio basculante finisher (solo tipo 3)

   (L'illustrazione mostra il vassoio basculante del finisher.)

   Copie, fax e stampe vengono consegnati qui.

   Estrarre l'estensione quando si stampa su carta in formato A4 o 8¹/₂ × 11 o superiore.

5. Sportello anteriore

   Aprire per accedere all'interno della macchina. Per aprire questo sportello, spingere il pulsante anteriore di sgancio dello sportello.

6. Vassoio 1

   Caricare la carta con il lato di stampa rivolto verso il basso.

7. Unità di alimentazione carta (opzionale)

   Caricare la carta con il lato di stampa rivolto verso il basso.

8. Unità di alimentazione carta con rotelle (opzionale)

   Caricare la carta con il lato di stampa rivolto verso il basso.

9. Vetro di esposizione

   Posizionare gli originali a faccia in giù.

10. Pulsante di sgancio sportello anteriore

    Usare questo pulsante per aprire lo sportello anteriore.

11. Vassoio interno 2 (solo tipo 2)/ finisher (solo tipo 3)

    (L'illustrazione mostra il finisher.)

    Se si seleziona il vassoio interno 2 come vassoio di uscita, le copie/stampe e i fax vengono consegnati qui. Estrarre l'estensione sul vassoio interno 2 quando si stampa su carta in formato A4 o 8¹/₂ × 11 o superiore.

    Il finisher fascicola, impila e pinza più fogli di carta.

12. Fori di ventilazione

    Evitare il surriscaldamento della macchina.

13. Vassoio bypass

    Consente di stampare su carta comune, carta spessa, lucidi, carta per etichette (etichette adesive) e formati carta personalizzati. Estrarre l'estensione quando si carica carta in formato A4 o 8¹/₂ × 11 o superiore nel vassoio bypass.

14. Interruttore di alimentazione principale

    Se la macchina non funziona dopo aver acceso l'interruttore di funzionamento, assicurarsi che l'interruttore di alimentazione principale sia acceso. Se è spento, accenderlo. Vedere "Accendere/Spegnere la macchina".

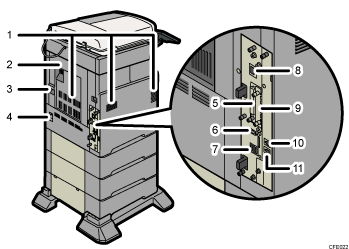

Vista posteriore sinistra

1. Fori di ventilazione

   Evitare il surriscaldamento della macchina.

2. Sportello posteriore

   Aprire questo sportello per rimuovere la carta inceppata.

3. Leva dello sportello posteriore

   Tirare questa leva per aprire lo sportello posteriore.

4. Connettore alimentazione

   Collegare qui il cavo di alimentazione della macchina. Inserire l'altra estremità del cavo in una presa di corrente.

5. Slot per schede SD

   Vi sono due slot per schede SD. Inserire le schede SD qui.

6. Porta USB 2.0 [tipo B]

   Collegare il cavo di interfaccia USB2.0 [tipo B] qui.

7. Interfaccia host USB

   Collegare qui il cavo di interfaccia USB.

   Usare quest'interfaccia per collegare la macchina a un dispositivo di autenticazione tramite scheda.

8. Porta 10BASE-T/100BASE-TX

   Collegare qui il cavo 10BASE-T o 100BASE-TX.

9. Slot per scheda opzionale

   Inserire in questo slot una scheda opzionale.

10. Connettore telefono esterno (di serie per il tipo 2, opzionale per i tipi 1 e 3)

    Collegare qui un telefono esterno.

11. Connettore unità di interfaccia G3 (di serie per il tipo 2, opzionale per i tipi 1 e 3)

    Collegare qui una linea G3.
