Belső alkatrészek
Ez a rész a különböző belső alkatrészek neveit és funkcióit írja le.

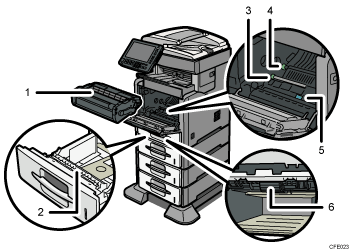

Elölnézet és jobb oldali nézet
Festékkazetta
A festéket és az előhívó egységet tartalmazza.
Amikor megjelenik a “Szükséges a festékkazetta cseréje.” üzenet, cserélje ki ezt az egységet.
Lapelválasztó lemez
Ez biztosítja, hogy egyszerre csak egy papírlap kerüljön behúzásra. Többlapos behúzás esetén gondosan tisztítsa meg a lapelválasztó lemezt.
Regisztrációs henger
A másoláshoz vagy nyomtatáshoz ez tölti be a papírlapokat. Ha elszennyeződik, mindig tisztítsa meg ezt a hengert.
Továbbító henger
Amikor megjelenik a “Csere szükséges: karbantartó csomag” üzenet, cserélje ki ezt a hengert.
Vezetőtálca
Ezen fedél nyitásával távolíthat el elakadt papírt.
Papíradagoló henger
A másoláshoz vagy nyomtatáshoz ez tölti be a papírlapokat. Ha elszennyeződik, mindig tisztítsa meg ezt a hengert.

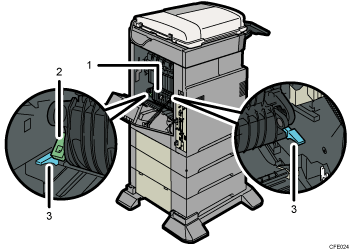

Hátulnézet és bal oldali nézet
Fixáló egység
A fixálja a nyomtatott képet a papíron.
Amikor megjelenik a “Csere szükséges: karbantartó csomag” üzenet, cserélje ki ezt az egységet.
Borítékkar
Emelje fel ezt a kart, ha borítékokat tölt be az 1
4. vagy a kézi adagolóba.Fixáló egység zárókarok
A fixáló egység kicseréléséhez emelje fel ezeket a karokat.
További részletekért a festékkazetta, továbbító henger és fixáló egység cseréjét illetően nézze meg a “A készülék alkatrészeinek cseréje” fejezetet.
