Külső részek

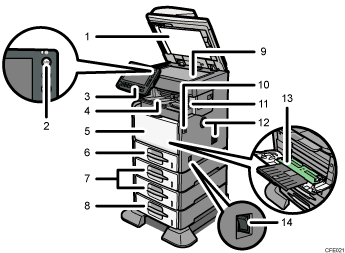

Elölnézet és jobb oldali nézet

1. ADF

   Hajtsa le az ADF-et az expozíciós üveglapra helyezett eredeti példányokra.

   Ha egy köteg eredetit tölt be az automatikus dokumentum behúzóba (ADF), az eredetik egymás után automatikusan beolvasásra kerülnek. Az automatikus dokumentum behúzó (ADF) kétoldalas eredetik esetén is használható.

2. Működéskapcsoló

   A készülék bekapcsolásához nyomja meg ezt a gombot (a működéskapcsoló jelzőlámpa kigyullad). A kikapcsoláshoz nyomja meg ismét a gombot (a működéskapcsoló jelzőlámpa elalszik). Lásd “A készülék be-/kikapcsolása” című fejezetet.

3. Kezelőpanel

   Lásd a "Kezelőpanel" című fejezetet.

4. 1. belső kiadótálca (csak 1. és 2. típus)/ Finiser - mozgó tálca (csak 3. típus)

   (Az illusztráción a finisher tálca látható.)

   Ide gyűjti a készülék a másolt, kinyomtatott lapokat vagy a faxüzeneteket.

   Húzza ki a hosszabbítót, ha A4 vagy 8¹/₂ × 11 méretű papírra nyomtat.

5. Elülső borítás

   Nyissa ki, ha hozzá kíván férni a készülék belsejéhez. A fedél kinyitásához nyomja meg az elülső fedél nyitó gombját.

6. 1. adagoló

   A papírt nyomtatási oldallal lefelé helyezze be ide.

7. Papíradagoló egység (opcionális)

   A papírt nyomtatási oldallal lefelé helyezze be ide.

8. Papíradagoló egység görgőkkel(opcionális)

   A papírt nyomtatási oldallal lefelé helyezze be ide.

9. Expozíciós üveglap

   Ide helyezze az eredetiket a másolandó oldallal lefelé.

10. Első fedélnyitó gomb

    Nyomja meg ezt a gombot az elülső fedél kinyitásához.

11. 2. belső adagoló (csak 2. típus)/ finisher (csak 3. típus)

    (Az illusztráción a finisher látható.)

    Ha a 2. belső kiadótálcát választja ki, akkor a másolt, illetve nyomtatott papírt vagy faxüzenetet ide adja ki a készülék. Húzza ki a hosszabbítót a 2. belső kiadótálcán, ha A4 vagy 8¹/₂ × 11 méretű, vagy ennél nagyobb papírra nyomtat.

    A finisher szortírozza, kötegeli, tűzi és lyukasztja a több oldalból álló másolatokat.

12. Szellőzőnyílások

    Vigyázzon, hogy a készülék ne melegedjen túl.

13. Kézi adagoló

    Használható normál papírra, vastag papírra, hőálló fóliára, címkepapírra (tapadó címkék) és egyéni méretű papírra történő nyomtatáshoz. Húzza ki a hosszabbítót, amikor A4 vagy 8¹/₂ × 11 méretű vagy nagyobb papírt tölt be a kézi adagolóba.

14. Hálózati főkapcsoló

    Amennyiben a készülék nem működik a működéskapcsoló bekapcsolását követően, ellenőrizze, hogy a főkapcsoló be van-e kapcsolva. Ha ki van kapcsolva, kapcsolja be. Lásd “A készülék be-/kikapcsolása” című fejezetet.

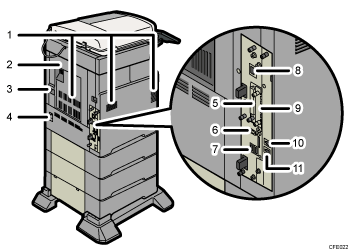

Hátulnézet és bal oldali nézet

1. Szellőzőnyílások

   Vigyázzon, hogy a készülék ne melegedjen túl.

2. Hátsó fedél

   Az elakadt papír eltávolításához kell kinyitnia ezt a fedelet.

3. Hátsó fedélkar

   Húzza fel ezt a kart a hátsó fedél kinyitásához.

4. Hálózati csatlakozó

   A hálózati kábelt itt csatlakoztassa a készülékhez. A kábel másik végét dugja be egy közeli fali csatlakozóaljzatba.

5. SD-kártya nyílások

   Két SD-kártya nyílás van. Ide helyezze be az SD-kártyákat.

6. USB 2.0 ["B" típus] port

   Ide csatlakoztassa az USB2.0 ["B" típus] interfészkábelt.

7. USB Host interfész

   Ide csatlakoztassa az USB interfészkábelt.

   Használja ezt az interfészt a készülék kártyahitelesítő eszközhöz való csatlakoztatására.

8. 10BASE-T/100BASE-TX port

   Ide csatlakoztassa a 10BASE-T vagy 100BASE-TX kábelt.

9. Opcionális kártyanyílás

   Szereljen be egy opcionális kártyát erre a bővítőhelyre.

10. Külső telefoncsatlakozó (standard a 2. típusnál, és opcionális az 1. és 3. típusnál)

    Ide csatlakoztassa a külső telefont.

11. G3 interfészegység csatlakozó (standard a 2. típusnál, opcionális az 1. és 3. típusnál)

    Ide csatlakoztassa a G3 vonalat.
