Sisäiset osat

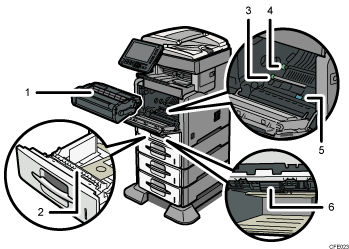

Edestä ja oikealta katsottuna

1. Värikasetti

   Sisältää väriaineen ja rumpuyksikön.

   Kun näytölle tulee viesti “Värikasetti pitää vaihtaa.”, vaihda tämä yksikkö.

2. Kitkapala

   Varmistaa, että kerralla syötetään vain yksi arkki. Jos laite syöttää monta paperiarkkia kerrallaan, puhdista kitkapala huolellisesti.

3. Kohdistustela

   Syöttää kopioitavat tai tulostettavat paperiarkit laitteeseen. Puhdista tela, jos se on likaantunut.

4. Siirtotela

   Kun näytölle tulee viesti “Vaihda: huoltopaketti”, vaihda tämä tela.

5. Ohjauslevy

   Avaa poistaaksesi paperitukoksen.

6. Paperinsyöttötela

   Syöttää kopioitavat tai tulostettavat paperiarkit laitteeseen. Puhdista tela, jos se on likaantunut.

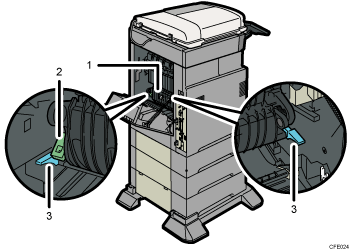

Takaa ja vasemmalta katsottuna

1. Lämpöyksikkö

   Kiinnittää kuvat paperiin kuumentamalla.

   Kun näytölle tulee viesti “Vaihda: huoltopaketti”, vaihda tämä yksikkö.

2. Kirjekuorivipu

   Nosta tätä vipua kun lisäät kirjekuoria kasetteihin 1 4 tai ohisyöttötasolle.

3. Lämpöyksikön lukitusvivut

   Vapauta vaihdettava lämpöyksikkö nostamalla vipuja.
