Ulkoiset osat

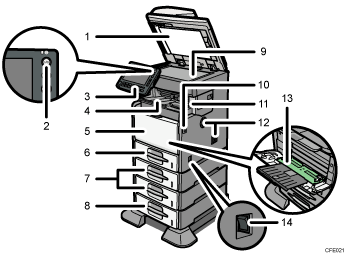

Edestä ja oikealta katsottuna

1. Syöttölaite

   Laske syöttölaite valotuslasille asetettujen alkuperäisten päälle.

   Kun laitat nipun alkuperäisiä syöttölaitteeseen, se syöttää alkuperäiset automaattisesti yksitellen. Syöttölaitetta voidaan käyttää kaksipuoleisille alkuperäisille.

2. Käyttökytkin

   Kytke virta painamalla tästä (käyttökytkimen merkkivalo syttyy). Katkaise virta painamalla uudelleen (käyttökytkimen merkkivalo sammuu). Lisätietoja, katso "Laitteen käynnistäminen ja sammuttaminen".

3. Käyttöpaneeli

   Katso "Käyttöpaneeli".

4. Sisäinen taso 1 (ainoastaan tyypit 1 ja 2)/ Viimeistelijän lajittelutaso (ainoastaan tyyppi 3)

   (Kuvassa näkyy viimeistelijän lajittelutaso.)

   Kopiot, tulosteet ja faksit päätyvät tälle tasolle.

   Vedä paperituki ulos, kun tulostat paperille, joka on kooltaan A4, 8¹/₂ × 11 tai suurempi.

5. Etukansi

   Avaa etukansi päästäksesi käsiksi laitteen sisäosiin. Avaa kansi painamalla etukannen vapautuspainiketta.

6. Kasetti 1

   Lisää paperi kasettiin tulostuspuoli alaspäin.

7. Paperiyksikkö (lisävaruste)

   Lisää paperi kasettiin tulostuspuoli alaspäin.

8. Paperiyksikkö pyörillä (lisävaruste)

   Lisää paperi kasettiin tulostuspuoli alaspäin.

9. Valotuslasi

   Aseta alkuperäiset tähän kuvapuoli alaspäin.

10. Etukannen vapautuspainike

    Paina avataksesi etukannen.

11. Sisäinen taso 2 (ainoastaan tyyppi 2)/ viimeistelijä (ainoastaan tyyppi 3)

    (Kuvassa näkyy viimeistelijä.)

    Jos sisäinen paperitaso 2 valitaan luovutustasoksi, kopiot, tulosteet ja saapuneet faksit luovutetaan tähän. Vedä sisäisen paperitason 2 paperituki ulos kun tulostat paperille, joka on kooltaan A4, 8¹/₂ × 11 tai suurempi.

    Viimeistelijä lajittelee, niputtaa ja nitoo arkit.

12. Tuuletusaukot

    Estävät laitteen ylikuumenemisen.

13. Ohisyöttötaso

    Ohisyöttötasolta voit tulostaa tavalliselle, paksulle ja muulle kuin vakiokokoiselle paperille sekä piirtoheitinkalvoille ja tarroille. Vedä paperituki ulos, kun käytät ohisyöttötasolla paperia, joka on kooltaan A4, 8¹/₂ × 11 tai suurempi.

14. Päävirtakytkin

    Jos laite ei käynnisty käyttökytkimestä, tarkista onko virta kytketty pääkytkimestä. Jos päävirtakytkin on pois päältä, laita se päälle. Lisätietoja, katso "Laitteen käynnistäminen ja sammuttaminen".

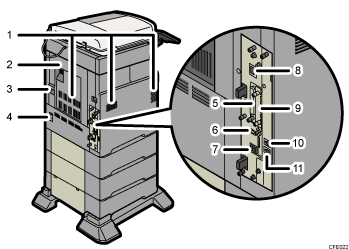

Takaa ja vasemmalta katsottuna

1. Tuuletusaukot

   Estävät laitteen ylikuumenemisen.

2. Takakansi

   Avaa kansi paperitukoksen poistamista varten.

3. Takakannen kahva

   Avaa takakansi vetämällä kahvaa ylöspäin.

4. Virtaliitäntä

   Kytke laitteen virtajohto tähän. Työnnä virtajohdon pistoke lähellä olevaan pistorasiaan.

5. SD-korttipaikat

   SD-korttipaikkoja on kaksi. Asenna SD-kortit tähän.

6. USB 2.0 -portti [Tyyppi B]

   Liitä USB 2.0 -liitäntäkaapeli [Tyyppi B] tähän.

7. USB-liitäntä

   Kytke USB-liitäntäkaapeli tähän.

   Käytä tätä liitäntää, kun yhdistät laitteen korttitodennuslaitteeseen.

8. 10BASE-T/100BASE-TX-portti

   Liitä 10BASE-T- tai 100BASE-TX -kaapeli tähän.

9. Lisäkorttipaikka

   Asenna lisävarusteena saatava kortti tähän.

10. Ulkoinen puhelinliitäntä (vakio tyypissä 2, lisävaruste tyypeissä 1 ja 3)

    Liitä ulkoinen puhelin tähän.

11. G3-liitäntä (vakio tyypissä 2, lisävaruste tyypeissä 1 ja 3)

    Kytke G3-linja tähän.
