Componentes interiores

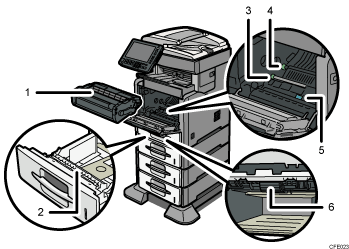

Vista delantera y derecha

1. Cartucho de impresión

   Contiene el tóner y la unidad fotoconductora.

   Cuando aparezca el mensaje “Es necesario cambiar el cartucho de impresión. ”, sustituya esta unidad.

2. Almohadilla de fricción

   Esto garantiza que sólo se introduzcan las hojas de papel de una en una. Si se introducen varias hojas, limpie cuidadosamente la almohadilla de fricción.

3. Rodillo de registro

   Inserta hojas de papel para copias o impresiones. Asegúrese de limpiar este rodillo si se ensucia.

4. Rodillo de transferencia

   Si aparece el mensaje “Sustitución necesaria: Kit de mantenimiento”, sustituya este rodillo.

5. Placa guía

   Ábrala para retirar el papel atascado.

6. Rodillo de alimentación de papel

   Inserta hojas de papel para copias o impresiones. Asegúrese de limpiar este rodillo si se ensucia.

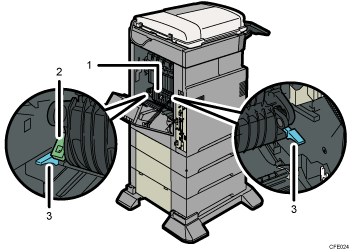

Vista posterior e izquierda

1. Unidad de fusión

   Fusiona las imágenes de impresión en el papel.

   Si aparece el mensaje “Sustitución necesaria: Kit de mantenimiento”, sustituya esta unidad.

2. Palanca de sobres

   Suba esta palanca cuando cargue sobres en las bandejas 1 4 o la bandeja bypass.

3. Palancas de bloqueo de la unidad de fusión

   Levante estas palancas para reemplazar la unidad de fusión.
