Componentes exteriores

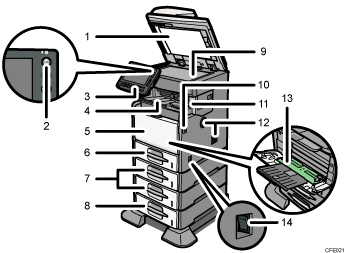

Vista delantera y derecha

1. Alimentador automático de documentos

   Baje el ADF sobre los originales situados sobre el cristal de exposición.

   Si coloca una pila de originales en el alimentador automático de documentos (ADF), éste procesará automáticamente los originales de uno en uno. Este alimentador de documentos se puede utilizar para originales de dos caras.

2. Interruptor de funcionamiento

   Púlselo para encender la máquina (el indicador del interruptor de funcionamiento se ilumina). Para apagar la máquina, vuelva a pulsar el interruptor (el indicador del interruptor de funcionamiento se apaga). Consulte "Encendido/Apagado de la alimentación".

3. Panel de mandos

   Consulte "Panel de mandos".

4. Bandeja interna 1 (solo tipos 1 y 2)/Bandeja de desplazamiento del finisher (solo tipo 3)

   (La ilustración muestra la bandeja de desplazamiento del finisher.)

   El papel copiado o impreso y los mensajes de fax se entregan aquí.

   Tire del extensor cuando imprima en papel de tamaño A4 u 8¹/₂ × 11 o superior.

5. Tapa delantera

   Ábrala para acceder al interior de la máquina. Para abrir esta tapa, pulse el botón de liberación de la tapa delantera.

6. Bandeja 1

   Coloque aquí el papel para impresión cara abajo.

7. Unidad de alimentación de papel (opcional)

   Coloque aquí el papel para impresión cara abajo.

8. Unidad de alimentación de papel con ruedas (opcional)

   Coloque aquí el papel para impresión cara abajo.

9. Cristal de exposición

   Coloque aquí los originales hacia abajo.

10. Botón de liberación de la tapa frontal

    Pulse este botón para abrir la tapa frontal.

11. Bandeja interna 2 (solo tipo 2)/finisher (solo tipo 3)

    (La ilustración muestra el finisher.)

    Si selecciona la bandeja interna 2 como bandeja de salida, el papel copiado o impreso y los mensajes de fax saldrán aquí. Tire del extensor de la bandeja interna 2 cuando imprima en papel de tamaño A4 u 8¹/₂ × 11 o superior.

    El finisher clasifica, apila y grapa múltiples hojas de papel.

12. Orificios de ventilación

    Evite que la máquina se sobrecaliente.

13. Bandeja bypass

    Utilícela para imprimir en papel normal, papel grueso, transparencias OHP, papel de etiquetas (etiquetas adhesivas) y papel de tamaño personalizado. Tire del extensor cuando cargue papel de tamaño A4 u 8¹/₂ × 11 o superior en la bandeja bypass.

14. Interruptor de alimentación principal

    Si la máquina no funciona después de encender el interruptor de funcionamiento, compruebe si el interruptor principal de alimentación está encendido. Si está apagado, enciéndalo. Consulte "Encendido/Apagado de la alimentación".

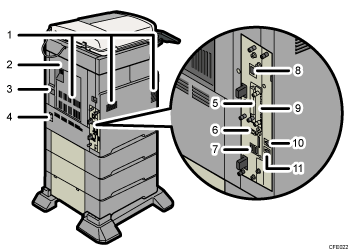

Vista posterior e izquierda

1. Orificios de ventilación

   Evite que la máquina se sobrecaliente.

2. Tapa trasera

   Ábrala para retirar el papel atascado.

3. Palanca de la tapa trasera

   Tire de esta palanca para abrir la tapa trasera.

4. Conector de alimentación

   Conecte aquí el cable de alimentación de la máquina. Introduzca el otro extremo del cable en un enchufe de pared cercano.

5. Ranuras para tarjetas SD

   Hay dos ranuras para tarjetas SD. Inserte aquí las tarjetas SD.

6. Puerto USB 2.0 [tipo B]

   Conecte aquí el cable de interfaz USB 2.0 [tipo B].

7. Interfaz de host USB

   Conecte aquí el cable de la interfaz USB.

   Use esta interfaz para conectar la máquina a un dispositivo de autenticación de tarjetas.

8. Puerto 10BASE-T/100BASE-TX

   Conecte aquí el cable 10BASE-T o 100BASE-TX.

9. Ranura de placa opcional

   Instale una placa opcional en esta ranura.

10. Conector del teléfono externo (estándar para el tipo 2 y opcional para los tipos 1 y 3)

    Conecte aquí un teléfono externo.

11. Conector de la unidad de interfaz G3 (estándar para el tipo 2 y opcional para los tipos 1 y 3)

    Conecte aquí una línea G3.
