Interne Komponenten

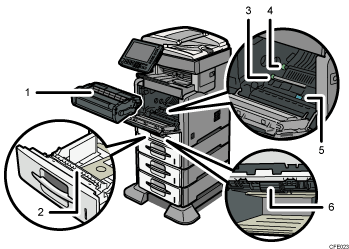

Vorderansicht und rechte Seitenansicht

1. Druckkartusche

   Enthält den Toner und die Fotoleitereinheit.

   Wenn die Meldung “Die Kartusche muss ersetzt werden. ” angezeigt wird, tauschen Sie die Kartusche aus.

2. Trennkissen

   Damit wird sichergestellt, dass immer nur ein Blatt Papier gleichzeitig eingezogen wird. Werden mehrere Blätter eingezogen, säubern Sie das Trennkissen sorgfältig.

3. Registrierwalze

   Zieht Papierblätter zum Kopieren oder Bedrucken ein. Rolle reinigen, wenn sie verschmutzt ist.

4. Transferrolle

   Tauschen Sie diese Rolle aus, wenn “Austausch erforderlich: Wartungskit” angezeigt wird.

5. Guide Board

   Öffnen Sie diese Abdeckung, um gestautes Papier zu entfernen.

6. Papiereinzugsrolle

   Zieht Papierblätter zum Kopieren oder Bedrucken ein. Rolle reinigen, wenn sie verschmutzt ist.

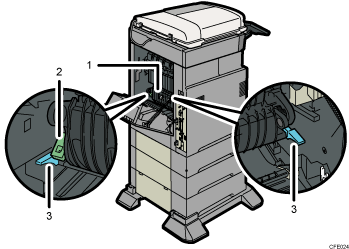

Rückansicht und linke Seitenansicht

1. Fixiereinheit

   Damit werden Druckbilder auf das Papier übertragen.

   Tauschen Sie diese Einheit aus, wenn “Austausch erforderlich: Wartungskit” angezeigt wird.

2. Umschlaghebel

   Bewegen Sie diesen Hebel nach oben, wenn Sie Umschläge in die Magazine 1 4 oder in den Bypass einlegen.

3. Verriegelungshebel für die Fixiereinheit

   Heben Sie diese Hebel an, wenn Sie die Fixiereinheit ersetzen.
