Außenkomponenten

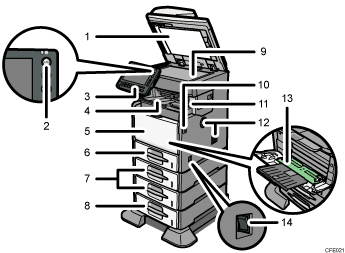

Vorderansicht und rechte Seitenansicht

1. ADF

   Senken Sie den ADF über die Vorlagen auf dem Belichtungsglas.

   Wenn Sie einen Satz Dokumente in den automatischen Vorlageneinzug (ADF) einlegen, dann werden die Dokumente automatisch einzeln eingezogen. Dieser ADF kann für zweiseitige Vorlagen verwendet werden.

2. Betriebsschalter

   Drücken Sie auf diesen Schalter, um das Gerät einzuschalten (die Betriebsschalteranzeige leuchtet auf). Um das Gerät auszuschalten, drücken Sie erneut auf denselben Schalter (die Betriebsschalteranzeige erlischt). Siehe Abschnitt “Ein/Ausschalten des Geräts”.

3. Bedienfeld

   Siehe "Bedienfeld".

4. Interne Ablage 1 (nur Typ 1 und 2)/Finisher-Versatzablage (nur Typ 3)

   (Diese Abbildung zeigt die Finisher-Versatzablage.)

   Hier werden Kopien, Drucke oder Faxnachrichten ausgegeben.

   Ziehen Sie die Erweiterung heraus, wenn Sie auf Papier im Format A4 oder 8¹/₂ × 11 oder größer drucken.

5. Vordere Abdeckung

   Diese Abdeckung öffnen, um auf das Geräteinnere zugreifen zu können. Drücken Sie die Entriegelungstaste für die vordere Abdeckung, um diese Abdeckung zu öffnen.

6. Magazin 1

   Legen Sie das Papier mit der zu bedruckenden Seite nach unten ein.

7. Papiereinzugseinheit(optional)

   Legen Sie das Papier mit der zu bedruckenden Seite nach unten ein.

8. Papiereinzugseinheit mit Rollen (optional)

   Legen Sie das Papier mit der zu bedruckenden Seite nach unten ein.

9. Vorlagenglas

   Legen Sie die Vorlagen mit der Bildseite nach unten auf.

10. Entriegelungstaste für die vordere Abdeckung

    Drücken Sie diese Taste, um die vordere Abdeckung zu öffnen.

11. Interne Ablage 2 (nur Typ 2)/Finisher (nur Typ 3)

    (Diese Abbildung zeigt den Finisher.)

    Wenn Sie die interne Ablage 2 als Ausgabefach wählen, werden die Kopien, Drucke und Faxnachrichten hier ausgegeben. Ziehen Sie die Erweiterung an der internen Ablage 2 heraus, wenn Sie auf Papier im Format A4 oder 8¹/₂ × 11 oder größer drucken.

    Der Finisher sortiert, stapelt und heftet mehrere Blatt Papier.

12. Lüftungsöffnungen

    Verhindern, dass sich das Gerät überhitzt.

13. Bypass

    Für das Drucken auf Normalpapier, dickem Papier, OHP-Folien, Etikettenpapier (Klebeetiketten) und benutzerdefinierte Papierformate. Ziehen Sie die Erweiterung heraus, wenn Sie Papier im Format A4 oder 8¹/₂ × 11 oder größer in den Bypass einlegen.

14. Hauptschalter

    Wenn das Gerät nach dem Einschalten des Betriebsschalters nicht funktioniert, sollten Sie überprüfen, ob der Hauptschalter eingeschaltet ist. Falls nicht, schalten Sie ihn ein. Siehe Abschnitt “Ein/Ausschalten des Geräts”.

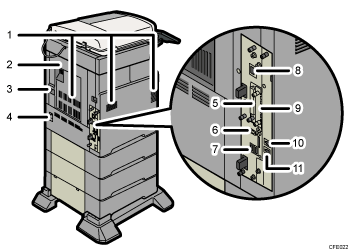

Rückansicht und linke Seitenansicht

1. Lüftungsöffnungen

   Verhindern, dass sich das Gerät überhitzt.

2. Hintere Abdeckung

   Öffnen Sie diese Abdeckung, um gestautes Papier zu entfernen.

3. Hebel der hinteren Abdeckung

   Bewegen Sie diesen Hebel nach oben, um die hintere Abdeckung zu öffnen.

4. Netzanschluss

   Schließen Sie das Netzkabel hier an das Gerät an. Stecken Sie das andere Ende des Kabel in eine Steckdose.

5. SD-Kartensteckplätze

   Es sind zwei SD-Kartensteckplätze vorhanden. Stecken Sie die SD-Karten hier ein.

6. Port für USB 2.0 [Typ B]

   Schließen Sie das Kabel für USB 2.0 [Typ B] hier an.

7. USB-Host-Schnittstelle

   Schließen Sie das Kabel für die USB-Schnittstellen hier an.

   Verwenden Sie diese Schnittstelle, um das Gerät an ein Kartenauthentifizierungsgerät anzuschließen.

8. 10BASE-T-/100BASE-TX-Port

   Schließen Sie das 10BASE-T-Kabel oder 100BASE-TX-Kabel hier an.

9. Optionaler PCI-Steckplatz

   Installieren Sie eine optionale Platine in diesem Steckplatz.

10. Externer Telefonanschluss (Standard für Typ 2 und optional für die Typen 1 und 3)

    Schließen Sie hier ein externes Telefon an.

11. G3-Schnittstellenanschluss (Standard für in 2 und optional für die Typen 1 und 3)

    Schließen Sie hier ein G3-Leitung an.
