Scanning af hele området på brugerdefineret original
I dette afsnit beskrives, hvordan man angiver en brugerdefineret format for scanning af hele området på en original. Hvis du vil scanne hele området på et brugerdefineret originalformat, skal du vælge [Brugerdefineret format] som scanningsformat.
For at få vist skærmbilledet til indstilling af brugerdefineret format på scannerens startskærmbillede skal man trykke på [Scanneindstillinger] > [Scannestørrelse] > [Brugerdef. format].
Tabellerne nedenfor illustrerer, hvordan man måler brugerdefinerede originalformater, og hvordan man angiver scanneindstillingerne på skærmen til indstilling af brugerdefineret format.
Måling af formater
Retning og placering af en original |
Målemetode til scanning af hele området på original i brugerdefineret format |
|---|---|
Med retningen |
|
Med retningen |
|
på glaspladen eller i ADF'en
på glaspladen eller i ADF'en

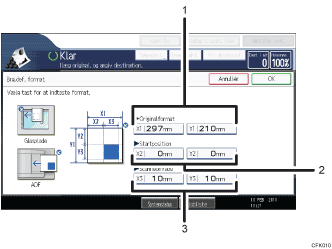

Scanneindstillinger på skærmbilledet til indstilling af brugerdefineret format
Originalformat (X1 og Y1)
Angiv originalens længde og bredde.
Indtast den faktiske bredde og længde i hhv. [X1] og [Y1], og tryk derefter på tasten [
].Startposition (X2 og Y2)
Indstil Startposition til 0 mm (0 tommer).
Indtast "0" i både [X2] og [Y2], og tryk derefter på tasten [
].Scanneområde (X3 og Y3)
Angiv samme værdier som for Originalformat (X1, Y1).
Indtast de samme værdier i [X3] og [Y3] som for Originalformat (X1 og Y1 henholdsvis), og tryk derefter på tasten [
]].
For X1 kan der angives værdier på 140 mm (5,5 tommer) eller længere. For Y1 kan der angives 128 mm (5,0 tommer) eller længere.
Når man scanner originaler med [Brugerdef. format], kan man ikke indtaste specifikke værdier i [Originalformat] og [Startposition]. For at indstille scanneområdet skal man først angive [Scanneområde] og [Startposition] og herefter [Originalformat].

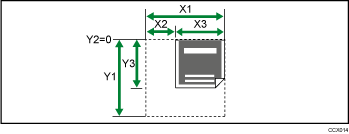

For at scanne en original, som er 140 mm (5,5 tommer) på den vandrette led eller er kortere end 128 mm (5,0 tommer) på den lodrette led, skal indstillingerne konfigureres, som hvis du skulle scanne et område i en større original. For eksempel: for at scanne et cd-mærkat på glaspladen, skal du angive X1 - X3 og Y1 - Y3 baseret på illustrationen nedenfor. Yderligere oplysninger om scanningsprocedurer findes under "Scanning af en del af et brugerdefineret originalformat".
Yderligere oplysninger om, hvordan originaler placeres, findes under "Indstilling af fremføringstype for original".
