Indvendige dele

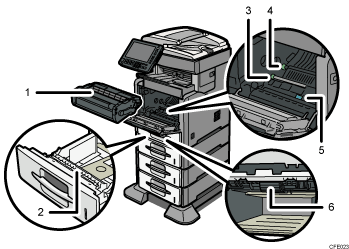

Maskinens forside og højre side

1. Printpatron

   Indeholder toner og PCU'en.

   Når meddelelsen “Printpatronen skal udskiftes.” vises, skal denne enhed udskiftes.

2. Friktionspude

   Denne sikrer, at kun ét ark indføres ad gangen. Hvis der indføres flere ark ad gangen, skal friktionspuden rengøres forsigtigt.

3. Registreringsrulle

   Indfører papirark i maskinen til kopiering eller udskrivning. Sørg for at rense rullen, hvis den bliver snavset.

4. Overførselsrulle

   Hvis meddelelsen “Skal udskiftes: Vedligeholdelsessæt” vises, skal denne rulle udskiftes.

5. Styreplade

   Åbn denne for at fjerne fastklemt papir.

6. Fremføringsrulle

   Indfører papirark i maskinen til kopiering eller udskrivning. Sørg for at rense rullen, hvis den bliver snavset.

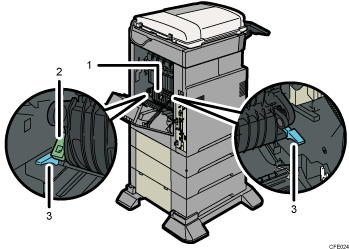

Maskinens bagside og venstre side

1. Varmeenhed

   Sørger for, at billederne overføres til papiret.

   Hvis meddelelsen “Skal udskiftes: Vedligeholdelsessæt” vises, skal denne enhed udskiftes.

2. Kuvertvælger

   Tryk dette greb opad, hvis der skal ilægges kuverter i kassette 1 4 eller bypassbakken.

3. Låsegreb til varmeenheden

   Løft disse greb, hvis varmeenheden skal udskiftes.
