Udvendige dele

Det følgende er en oversigt over navnene på de udvendige dele og deres funktioner.

Vigtigt

  • Blokér ikke ventilationshullerne ved at stille ting op ad eller i nærheden af dem. Hvis maskinen bliver for varm, kan der opstå fejl.

Maskinens forside og højre side

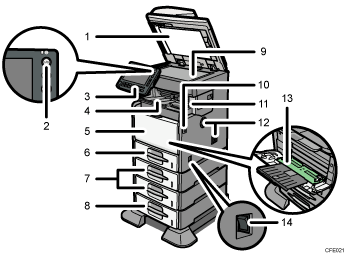

Nummereret illustration af hovedenheden

  1. ADF

    Sænk ADF'en ned over originaler, der er placeret på glaspladen.

    Hvis der lægges en stak originaler i ADF'en, indføres originalerne automatisk en ad gangen. Denne ADF kan bruges til 2-sidede originaler.

  2. Strømafbryder

    Tryk på knappen for at tænde for strømmen (strømindikatoren lyser). Tryk igen for at slukke (strømindikatoren slukker). Se "Tilslutning og afbrydelse af strømmen".

  3. Betjeningspanel

    Se “Betjeningspanel”.

  4. Intern bakke 1 (kun type 1 og 2)/Efterbehandlerens offsetbakke (kun type 3)

    (Illustrationen viser efterbehandlerens offsetbakke).

    Kopierede/udskrevne dokumenter og faxmeddelelser leveres her.

    Træk forlængeren ud, hvis der skal udskrives på papir i A4 (eller 81/2 × 11) eller større formater.

  5. Frontlåge

    Åbn denne for at få adgang til maskinens indvendige dele. Tryk på på frontlågens udløserknap for at åbne denne låge.

  6. Kassette 1

    Ilæg papir her med udskriftsiden nedad.

  7. Kassettemodul (ekstraudstyr)

    Ilæg papir her med udskriftsiden nedad.

  8. Kassettemodul med støtteplader (ekstraudstyr)

    Ilæg papir her med udskriftsiden nedad.

  9. Glasplade

    Anbring originalerne her med forsiden nedad.

  10. Udløserknap til frontlågen

    Tryk på denne for at åbne frontlågen.

  11. Intern bakke 2 (kun type 2)/efterbehandler (kun type 3)

    (Illustrationen viser efterbehandleren).

    Hvis du vælger den interne bakke 2 som modtagebakke, kommer kopierne/udskrifterne eller faxmeddelelserne ud her. Træk forlængeren på den interne bakke 2 ud, hvis der skal udskrives på papir i A4 (eller 81/2 × 11) eller større formater.

    Efterbehandleren sorterer, stakker og hæfter flere ark papir.

  12. Ventilationshuller

    Forhindrer maskinen i at blive overophedet.

  13. Bypassbakke

    Brug denne til at udskrive på almindeligt papir, kraftigt papir, transparenter, labelark (selvklæbende etiketter) og brugerdefinerede formater. Træk forlængeren ud, hvis der skal udskrives på A4 (eller 81/2 × 11) eller større formater fra bypassbakken.

  14. Hovedafbryder

    Hvis maskinen ikke starter, når du trykker på strømafbryderen på betjeningspanelet, skal du kontrollere, om der er tændt på hovedafbryderen. Hvis der er slukket, skal du tænde for den. Se "Tilslutning og afbrydelse af strømmen".

Maskinens bagside og venstre side

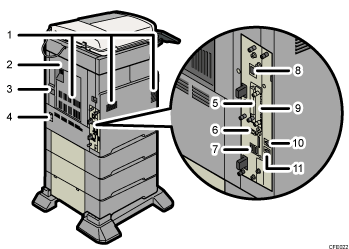

Nummereret illustration af hovedenheden

  1. Ventilationshuller

    Forhindrer maskinen i at blive overophedet.

  2. Baglåge

    Åbn denne låge for at fjerne fastklemt papir.

  3. Håndtag til baglåge

    Træk håndtaget opad for at åbne baglågen.

  4. Strømstik

    Tilslut strømkablet til maskinen her. Indsæt den anden ende af kablet i den nærmeste stikkontakt.

  5. Kortpladser til SD-kort

    Der er to kortpladser til SD-kort. Installér SD-kortene her.

  6. USB 2.0 [Type B]-port

    Tilslut USB 2.0 [Type B]-interfacekablet her.

  7. Host-interface til USB

    Tilslut USB-interfacekablet her.

    Brug dette interface til at forbinde maskinen med en til kortgodkendelsesenhed.

  8. 10BASE-T/100BASE-TX-port

    Tilslut 10BASE-T- eller 100BASE-TX-kablet her.

  9. Plads til ekstra kort

    Der kan installeres et ekstra kort på denne kortplads.

  10. Eksternt telefonstik (standard for type 2, ekstraudstyr for type 1 og 3)

    Tilslut en ekstern telefon her.

  11. Stik til G3-interfaceenhed (standard for type 2, ekstraudstyr for type 1 og 3)

    Tilslut en G3-linje her.
