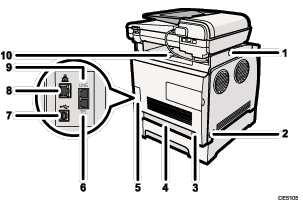

Exterior: vista traseira
Botão para deslocar o ADF
Se for difícil chegar ao papel ejectado na bandeja de saída, prima este botão para deslocar o ADF para a retaguarda do equipamento e segure-o nessa posição.
Interruptor de alimentação
Utilize este interruptor para ligar e desligar o equipamento.
Tomada de alimentação
Para ligar o cabo de alimentação ao equipamento.
Tampa posterior
Retire esta tampa quando colocar papel mais comprido do que A4 na bandeja 1.
Tampa dos cabos
Retire esta tampa quando ligar os cabos ao equipamento.
Conector para telefone externo
Para ligar um telefone externo.
Porta USB
Para ligar o equipamento a um computador com um cabo USB.
Porta Ethernet
Para fazer a ligação do equipamento à rede utilizando um cabo de rede.
Conector para interface de linha G3 (analógico)
Para fazer a ligação a uma linha telefónica.
Guias-travão
Puxe esta guia para cima para evitar que o papel caia quando imprimir uma grande quantidade de papel de uma só vez. A guia pode ser ajustada na posição do formato A4/Letter ou Legal
Faça deslocar o ADF conforme mostrado abaixo. Faça deslocar o ADF apenas quando estiver fechado. Proceda com cuidado para não trilhar os dedos quando mover o componente.
Puxe a guia para cima conforme mostrado abaixo para evitar que as cópias impressas de formato A4 ou Letter caiam.
Puxe a guia para cima conforme mostrado abaixo, para evitar que as cópias impressas de formato Legal caiam.
