Exterior: vista frontal

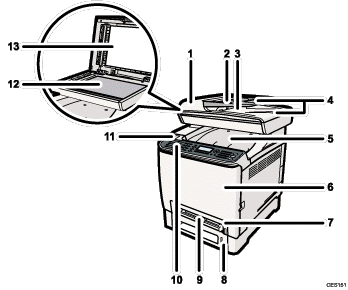

Ilustração da vista frontal com legendas numeradas

  1. Tampa do ADF (alimentador automático de documentos)

    Abra esta tampa para retirar originais encravados no ADF.

  2. Bandeja de entrada para o ADF

    Coloque os conjuntos de originais aqui. Estes serão alimentados automaticamente. Esta bandeja tem capacidade para 35 folhas de papel normal.

  3. Bandeja de saída para o ADF

    Os originais digitalizados com o ADF são ejectados aqui.

  4. Extensor para as bandejas do ADF

    Abra-os quando colocar papel mais comprido do que A4 na bandeja de entrada do ADF.

  5. Bandeja de saída/Tampa superior

    O papel impresso é ejectado aqui. Permite empilhar 150 folhas de papel normal.

    Abra aqui para substituir os cartuchos de impressão.

  6. Tampa Frontal

    Abra esta tampa para substituir a embalagem de desperdícios de toner ou para retirar papel encravado.

  7. Bandeja 1

    Esta bandeja tem capacidade para 250 folhas de papel normal.

  8. Bandeja 2 (opção)

    Esta bandeja tem capacidade para 500 folhas de papel normal.

  9. Bandeja de alimentação manual

    Coloque o papel aqui, folha a folha.

  10. Painel de controlo

    Contém um ecrã e teclas para a operação do equipamento.

  11. Porta para memória flash USB

    Introduza uma memória flash USB para utilizar a função Scan to USB ou ligue uma câmara digital com um cabo USB para imprimir utilizando PictBridge.

  12. Vidro de exposição

    Coloque os originais aqui, folha a folha.

  13. Tampa do vidro de exposição

    Abra esta tampa para colocar originais no vidro de exposição.
