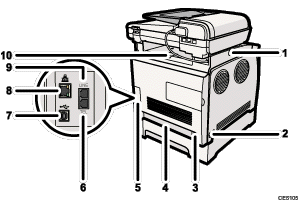

Elementy zewnętrzne: widok z tyłu
Przycisk do przesuwania podajnika ADF
Przycisk ten należy nacisnąć, aby przesunąć podajnik ADF do tyłu urządzenia i zatrzymać go w tej pozycji. Z funkcji tej należy skorzystać, jeżeli wyciąganie papieru wyjściowego dostarczanego do tacy wyjściowej sprawia trudności.
Przełącznik zasilania
Przełącznik ten służy do włączania i wyłączania zasilania urządzenia.
Gniazdo zasilania
Służy ono do podłączania kabla zasilającego do urządzenia.
Tylna pokrywa
Pokrywę tę należy usunąć przy ładowaniu papieru dłuższego niż format A4 do kasety 1.
Pokrywa kabla
Pokrywę tę należy usunąć przy podłączaniu kabli do urządzenia.
Łącze telefonu zewnętrznego
Służy ono do podłączania telefonu zewnętrznego.
Port USB
Służy on do podłączania urządzenia do komputera przy użyciu kabla USB.
Port Ethernet
Służy on do podłączania urządzenia do sieci przy użyciu kabla interfejsu sieciowego.
Łącze interfejsu analogowej linii G3
Służy ono do podłączania linii telefonicznej.
Prowadnice zatrzymujące
Prowadnicę należy wysunąć, aby zapobiec spadaniu papieru przy drukowaniu dużej jego ilości. Prowadnicę można dopasować do pozycji rozmiaru A4/Letter lub Legal
Przesuń podajnik ADF zgodnie z poniższą ilustracją. Podajnik ADF należy przesuwać tylko wtedy, gdy jest zamknięty. Podczas przesuwania należy zachować ostrożność, aby nie przyciąć palców.
Wysuń prowadnicę zgodnie z poniższą ilustracją, aby zapobiec spadaniu wydruków o rozmiarze A4 lub Letter.
Prowadnicę należy wysunąć zgodnie z poniższą ilustracją, aby zapobiec spadaniu wydruków o rozmiarze Legal.
