Elementy zewnętrzne: widok z przodu

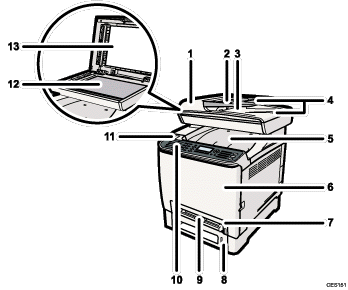

Ilustracja pokazująca ponumerowane odnośniki do elementów w widoku z przodu

  1. Pokrywa podajnika ADF (automatycznego podajnika dokumentów)

    Pokrywę tę należy otworzyć, aby wyciągnąć zablokowane oryginały w podajniku ADF.

  2. Kaseta na papier podajnika ADF

    Należy w niej umieścić stosy oryginałów. Będą one podawane automatycznie. Kaseta ta mieści do 35 arkuszy zwykłego papieru.

  3. Taca wyjściowa podajnika ADF

    Na tacę tę dostarczane są oryginały zeskanowane w podajniku ADF.

  4. Przedłużenie tacy podajnika ADF

    Z przedłużenia tego należy skorzystać przy umieszczaniu papieru dłuższego niż format A4 w kasecie na papier podajnika ADF.

  5. Taca wyjściowa/Pokrywa górna

    Na tacę tę dostarczany jest wydrukowany papier. Można w niej umieścić do 150 arkuszy zwykłego papieru.

    Należy otworzyć we wskazanym miejscu, aby wymienić kartridże.

  6. Pokrywa przednia

    Otwórz tę pokrywę przy wymianie zużytego pojemnika na toner lub wyjmowaniu zablokowanego papieru.

  7. Kaseta 1

    Kaseta ta mieści do 250 arkuszy zwykłego papieru.

  8. Kaseta 2 (opcjonalna)

    Kaseta ta mieści do 500 arkuszy zwykłego papieru.

  9. Taca ręczna

    Służy ona do wkładania pojedynczych arkuszy.

  10. Panel operacyjny

    Składa się on z ekranu i przycisków umożliwiających sterowanie urządzeniem.

  11. Port dysku flash USB

    Włóż dysk flash USB, aby używać funkcji skanowania do USB lub podłącz aparat cyfrowy przy pomocy kabla USB w celu drukowania PictBridge.

  12. Szyba ekspozycyjna

    Na szybie należy umieszczać pojedyncze oryginały.

  13. Pokrywa szyby ekspozycyjnej

    Pokrywę należy otworzyć, aby umieścić oryginały na szybie ekspozycyjnej.
