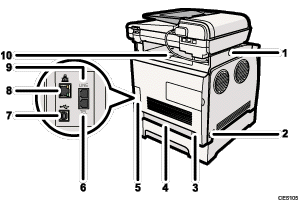

Esterno: vista posteriore
Pulsante di scorrimento dell'ADF
Premere questo pulsante per far scorrere l'ADF verso la parte posteriore della macchina e mantenerlo in posizione se il vassoio di uscita è difficile da raggiungere.
Interruttore principale
Utilizzare questo interruttore per accendere e spegnere la stampante.
Presa di alimentazione
Per collegare il cavo di alimentazione alla macchina.
Sportello posteriore
Quando nel vassoio 1 si carica carta più lunga del formato A4, rimuovere questo sportello.
Sportello cavo
Rimuovere questo sportello per collegare dei cavi alla macchina.
Connettore telefonico esterno
Per collegare un telefono esterno.
Porta USB
Per collegare l'apparecchio al computer tramite un cavo USB.
Porta ethernet
Per collegare la macchina alla rete tramite un cavo d'interfaccia di rete.
Connettore interfaccia linea G3 (analogica)
Per collegare una linea telefonica.
Guide di blocco
Quando si stampano molte pagine, sollevare la guida di blocco per impedire che i fogli cadano. È possibile impostare la guida di blocco in posizione formato A4/Letter o Legal.
Far scorrere l'ADF come illustrato di seguito. Far scorrere l'ADF solo quando è chiuso. Fare attenzione a non incastrare le dita durante lo scorrimento.
Per impedire la caduta dei fogli formato A4 o Letter in uscita, sollevare la guida di blocco come illustrato di seguito.
Per impedire la caduta dei fogli formato Legal in uscita, sollevare la guida di blocco come illustrato di seguito.
