Esterno: vista frontale

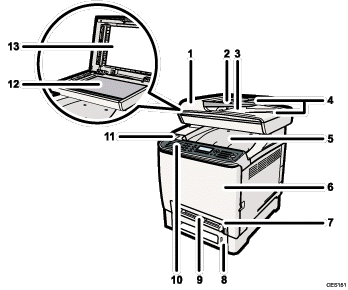

Illustrazione numerata vista anteriore

  1. Coperchio ADF (alimentatore automatico originali)

    Aprire la copertura per rimuovere gli originali inceppati nell'ADF.

  2. Vassoio di alimentazione per l'ADF

    Posizionare qui le pile di originali. Verranno alimentati automaticamente. Questo vassoio può contenere fino a 35 fogli di carta comune.

  3. Vassoio di uscita per l'ADF

    Gli originali scansiti tramite ADF vengono consegnati qui.

  4. Estensione per i vassoi ADF

    Estende i vassoi quando si colloca carta più lunga del formato A4 nel vassoio di alimentazione per l'ADF.

  5. Vassoio di uscita/Sportello superiore

    I fogli stampati vengono consegnati qui. Qui è possibile impilare fino a 150 fogli di carta comune.

    Per sostituire le cartucce di stampa, aprire questo sportello.

  6. Sportello anteriore

    Aprire questo sportello per sostituire la vaschetta recupero toner o per rimuovere la carta inceppata.

  7. Vassoio 1

    Questo vassoio può contenere fino a 250 fogli di carta comune.

  8. Vassoio 2 (opzione)

    Questo vassoio può contenere fino a 500 fogli di carta comune.

  9. Vassoio bypass

    Caricare un foglio alla volta.

  10. Pannello di controllo

    Contiene uno schermo e i tasti per il controllo della macchina.

  11. Porta supporto USB

    Inserire un supporto USB per utilizzare la funzione Scan to USB o per collegare una fotocamera digitale mediante un cavo USB per la stampa PictBridge.

  12. Vetro di esposizione

    Collocare gli originali qui inserendo un foglio alla volta.

  13. Coperchio del vetro di esposizione

    Aprire il coperchio per collocare gli originali sul vetro di esposizione.
