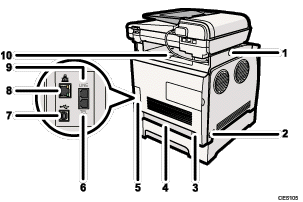

Külső: Hátulsó nézet
ADF csúsztató gomb
Nyomja meg az ADF csúsztatásához a készülék hátulja felé, és tartsa ebben a pozícióban, ha a papírkimenet a kimenő tálcára nehézkes.
Főkapcsoló gomb
Ezzel a kapcsolóval kapcsolhatja ki vagy be a készülék áramellátását.
Hálózati aljzat
A hálózati kábelt csatlakoztatásához a készülékhez.
Hátsó fedél
Távolítsa el ezt a fedelet, ha A4-nél hosszabb papírt tölt be az 1. adagolóba.
Kábelfedél
Távolítsa el ezt a fedelet, amikor kábeleket csatlakoztat a készülékhez.
Külső telefoncsatlakozó
A külső telefon csatlakoztatásához.
USB port
A készülék USB kábel segítségével történő csatlakoztatásához a számítógéphez.
Ethernet port
A készülék hálózathoz történő csatlakoztatásához hálózati interfész kábellel.
G3 (analóg) vonal csatlakozója
Telefonvonal csatlakoztatásához.
Ütközőléc
Húzza fel ezt a védőt, hogy megakadályozza a papír kiesését, amikor egyszerre nagy mennyiséget nyomtat. A védő beállítható A4/Letter vagy Legal méret pozícióra.
Csúsztassa el az ADF-et a lentiek szerint. Csak akkor csúsztassa el az ADF-et, ha az csukva van. Ügyeljen, nehogy csúsztatás közben becsípje ujjait.
Húzza fel ezt a védőt, hogy megakadályozza az A4 vagy Letter méretű papír kiesését.
A lenti ábra szerint húzza fel ezt a védőt, hogy megakadályozza a Legal méretű papír kiesését.
