Külső: Elülső nézet

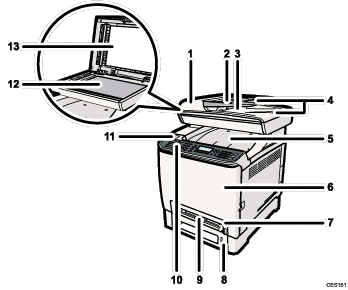

Elölnézet számozott feliratainak bemutatása

  1. ADF (Automatikus dokumentumadagoló) fedele

    Nyissa ki ezt a fedelet, ha az automatikus dokumentumadaglóban elakadt eredetiket szeretné kivenni.

  2. ADF bemeneti adagolója

    Ide helyezze az eredeti dokumenumköteget. A dokumentumok automatikusan beolvasásra kerülnek. A papíradagolóba legfeljebb 35 normál papírlapot lehet betölteni.

  3. ADF kimeneti adagolója

    Az ADF-fel szkennelt eredetik ide kerülnek ki.

  4. ADF adagolók hosszabbítója

    Húzza ki, ha A4-nél hosszabb papírt tölt be az ADF bemeneti adagolóba.

  5. Kimeneti adagoló/Felülső fedél

    A nyomtatás után a papír ide érkezik. Maximális kötegelő kapacitása 150 normál papírlap.

    Nyissa ki itt a festékkazetták cseréjéhez.

  6. Elülső fedél

    Nyissa fel ezt a fedelet a festék hulladéktartályának kicseréléséhez vagy az elakadt papír eltávolításához.

  7. 1. adagoló

    A papíradagolóba legfeljebb 250 normál papírlapot lehet betölteni.

  8. 2. adagoló (opcionális)

    A papíradagolóba legfeljebb 500 normál papírlapot lehet betölteni.

  9. Kézi adagoló

    A papírt laponként ide töltse be.

  10. Kezelőpanel

    Készülékvezérlő képernyőt és billentyűket tartalmaz.

  11. USB flash memóriaport

    Csatlakoztassa az USB flash memóriát a Szkennelés USB funkció használatához, vagy csatlakoztasson USB kábelt PictBridge nyomtatáshoz.

  12. Üveglap

    Egyenként helyezze ide az eredetiket.

  13. Üveglap fedele

    Nyissa fel ezt a fedelet eredetik behelyezéséhez az üveglapra.
