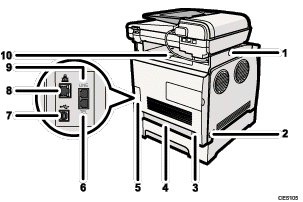

Extérieur : vue arrière
Touche pour faire glisser l'ADF
Appuyez pour faire glisser l'ADF vers l'arrière de l'appareil et maintenez dans cette position si la sortie du papier dans le réceptacle de sortie est difficile.
Interrupteur d'alimentation
Utilisez cet interrupteur pour allumer et éteindre l'appareil.
Prise électrique
Pour connecter le cordon d'alimentation à l'appareil.
Capot arrière
Retirez ce capot lors du chargement de papier de format plus long que le format A4 dans le magasin 1.
Capot de câble
Retirez ce capot lors de la connexion de câbles à l'appareil.
Connecteur téléphonique externe
Pour connecter un téléphone externe.
Port USB
Pour connecter l'appareil à l'ordinateur avec un câble USB.
Port Ethernet
Pour connecter l'appareil au réseau en utilisant un câble d'interface réseau.
Connecteur de l'interface de ligne G3 (analogique)
Pour connecter une ligne téléphonique.
Guides de butée
Tirez sur ce guide pour éviter que le papier ne tombe lors de l'impression d'une grande quantité de papier à la fois. Le guide peut être ajusté au format A4/letter ou Legal
Faites glisser l'ADF comme indiqué ci-dessous. Faites glisser l'ADF uniquement lorsqu'il est fermé. Attention à ne pas vous coincer les doigts lors de cette opération.
Tirez sur le guide comme indiqué ci-dessous pour éviter que les impressions au format A4 ou Letter ne tombent.
Tirez sur le guide comme indiqué ci-dessous pour éviter que les impressions au format Legal ne tombent.
