Extérieur : Vue avant

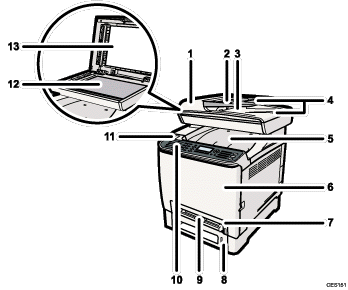

Illustration numérotée de la vue avant

  1. Capot de l'ADF (Chargeur automatique de document)

    Ouvrez ce capot afin de retirer les originaux coincés dans l'ADF.

  2. Magasin d'alimentation de l'ADF

    Placez les piles d'originaux ici. Ils seront alimentés automatiquement. Ce magasin peut contenir jusqu'à 35 feuilles de papier ordinaire.

  3. Réceptacle de sortie pour l'ADF

    Les originaux numérisés avec l'ADF sortent ici.

  4. Extension pour les magasins ADF

    Étendez-les lorsque vous placez du papier plus long que le format A4 dans le magasin d'entrée de l'ADF.

  5. Réceptacle de sortie/Capot supérieur

    Le papier imprimé sort ici. Il est possible d'empiler jusqu'à 150 feuilles de papier ordinaire.

    Ouvrez ici pour remplacer les cartouches d'impression.

  6. Couverture avant

    Ouvrez ce capot pour remplacer la cartouche de toner usagé ou pour retirer du papier coincé.

  7. Magasin 1

    Ce magasin peut contenir jusqu'à 250 feuilles de papier ordinaire.

  8. Magasin 2 (en option)

    Le magasin peut contenir jusqu'à 500 feuilles de papier ordinaire.

  9. Bypass

    Chargez le papier ici, feuille par feuille.

  10. Panneau de commande

    Contient un écran et des touches pour le contrôle de l'appareil.

  11. Port du disque flash USB

    Insérez un disque flash USB pour utiliser la fonction Scan to USB ou pour connecter un appareil photo numérique en utilisant un câble USB pour l'impression PictBridge.

  12. Vitre d'exposition

    Placez les originaux ici, feuille par feuille.

  13. Cache de la vitre d'exposition

    Soulevez ce cache pour placer les originaux sur la vitre d'exposition.
