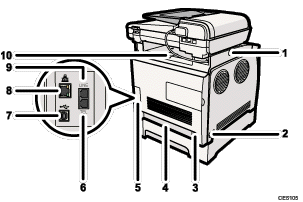

Außen: Rückansicht
Taste zum Verschieben des ADF
Hier drücken, um den ADF in Richtung Geräterückseite zu schieben. Schieben Sie den ADF ganz nach hinten, wenn Sie beim Herausnehmen von Papier aus der Ausgabeablage Schwierigkeiten haben.
Hauptschalter
Dient zum Ein- und Ausschalten der Stromversorgung.
Steckdose
Zum Anschließen des Netzkabels an das Gerät.
Hintere Abdeckung
Entfernen Sie diese Abdeckung, wenn Sie Papier in Magazin 1 einlegen, das länger als A4 ist.
Kabelabdeckung
Entfernen Sie diese Abdeckung, wenn Sie Kabel an das Gerät anschließen.
Buchse für ein externes Telefon
Zum Anschließen eines externen Telefons.
USB-Anschluss
Zum Anschließen des Geräts über ein USB-Kabel an einen Computer.
Ethernet-Port
Das Gerät über ein Netzwerkkabel mit dem Netzwerk verbinden.
G3-Schnittstellenstecker des (analogen) Telefonanschlusses
Zum Anschließen einer Telefonleitung.
Endanschläge
Ziehen sie diesen Anschlag hoch, um zu verhindern, dass das Papier herausfällt, wenn Sie eine große Anzahl an Blättern gleichzeitig drucken. Dieser Endanschlag kann auf die Formatpositionen A4/Letter oder Legal angepasst werden
Schieben Sie den ADF wie nachfolgend abgebildet. Schieben Sie den ADF nur, wenn der ADF geschlossen ist. Achten Sie darauf, dass Sie sich beim Schieben nicht die Finger einklemmen.
Ziehen Sie den Anschlag, wie nachfolgend abgebildet, hoch, um zu verhindern, dass Ausdrucke in den Formaten A4 oder Letter herausfallen.
Ziehen Sie den Anschlag, wie nachfolgend abgebildet, hoch, um zu verhindern, dass Ausdrucke im Format Legal herausfallen.
