Außen: Vorderansicht

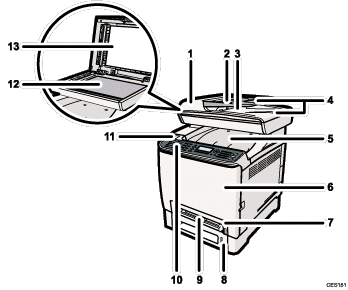

Nummerierte Abbildung Vorderansicht

  1. Abdeckung des ADF (Automatischer Vorlageneinzug)

    Öffnen Sie diese Abdeckung, um gestaute Vorlagen aus dem ADF zu entfernen.

  2. Einzugsmagazin des ADF

    Legen Sie Vorlagen hier ein. Sie werden automatisch eingezogen. Das Magazin kann bis zu 35 Blatt Normalpapier fassen.

  3. Ausgabeablage des ADF

    Hier werden mit dem ADF gescannte Vorlagen ausgegeben.

  4. Verlängerung der ADF-Magazine

    Erweitern Sie diese, wenn Sie in das Einzugsmagazin des ADF Papier einlegen, das länger als A4 ist.

  5. Ausgabeablage/obere Abdeckung

    Gedrucktes Papier wird hier ausgegeben. Bis zu 150 Blatt Normalpapier können hier gestapelt werden.

    Öffnen, um die Druckerpatronen auszuwechseln.

  6. Vordere Abdeckung

    Diese Abdeckung öffnen, wenn Sie den Resttonerbehälter austauschen oder gestautes Papier entfernen möchten.

  7. Magazin 1

    Das Magazin kann bis zu 250 Blatt Normalpapier fassen.

  8. Magazin 2 (Option)

    Das Magazin kann bis zu 500 Blatt Normalpapier fassen.

  9. Bypass

    Blätter hier einzeln einlegen.

  10. Bedienfeld

    Umfasst einen Bildschirm und Tasten für die Gerätesteuerung.

  11. USB-Anschluss

    Stecken Sie einen USB-Stick ein, um die Scan-to-USB-Funktion zu verwenden, oder schließen Sie eine Digitalkamera über das USB-Kabel für das PictBridge-Drucken an.

  12. Vorlagenglas

    Legen Sie hier die Vorlagen einzeln ein.

  13. Abdeckung für das Vorlagenglas

    Öffnen Sie diese Abdeckung, um die Vorlagen auf das Vorlagenglas zu legen.
