Ovládací panel

Tato kapitola popisuje názvy a použití jednotlivých částí ovládacího panelu.

Důležité

  • V závislosti na zemi použití může skutečný ovládací panel vypadat odlišně.

  • Zůstane-li po určitou dobu zařízení vypnuté (například když je napájecí spínač vypnutý nebo dojde k přerušení dodávky proudu), veškeré dokumenty uložené v paměti se ztratí. Pokud je ukazatel přijatých faxů rozsvícený nebo bliká, dbejte na vytištění uložených dokumentů, než vypnete napájení (například před stěhováním zařízení).

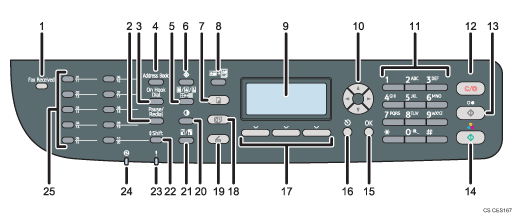

Ovládací panel, ilustrace číslované popisky

  1. Ukazatel přijatých faxů

    Rozsvítí se, když jsou v paměti zařízení přijaté faxy, které nebyly vytištěny. Bliká, když faxy nelze vytisknout kvůli chybám zařízení, jako je prázdný zásobník papíru nebo uvízlý papír.

  2. Tlačítko [Pause/Redial] (Pauza/Opak.volba)

    • Pauza

      Stisknutím vložíte pauzu do čísla faxu. Pauza je označena "P".

    • Opak. volba

      Stiskněte ke zobrazení posledního použitého cíle skenování nebo faxu.

  3. Tlačítko [On Hook Dial] (Volba s hlasitým odposlechem)

    Stiskněte k použití vytáčení s hlas. odposlechem ke kontrole stavu cíle při posílání faxu.

  4. Tlačítko [Address Book] (Adresář)

    Stiskněte k volbě cíle z adresáře pro skenovaní nebo faxování.

  5. Tlačítko [Kvalita obrazu]

    Stiskněte k volbě kvality skenovaní u stávající úlohy.

    • Režim kopírky: zvolte Text, Foto nebo Smíš..

    • Režim skeneru: zvolte rozlišení.

    • Režim faxu: zvolte Standard, Detail nebo Foto.

  6. Tlačítko [Nástroje uživatele]

    Stiskněte k zobrazení nabídky pro konfiguraci nastavení systému zařízení.

  7. Tlačítko [Kopírka]

    Stiskněte k přepnutí do režimu kopírky. Když je zařízení v režimu kopírky, zůstává tlačítko podsvícené.

  8. Tlačítko [Kopírovat ID kartu]

    Stiskněte a zadejte pro úkol v režimu kopírování ID karty.

  9. Displej

    Zobrazuje aktuální stav a zprávy.

  10. Rolovací tlačítka

    Stiskněte pro pohyb kurzoru ve směru označeném tlačítky rolování.

    Stisknutím [Šipka vlevo] nebo [Šipka vpravo], když je zařízení v režimu standby, zobrazíte nabídku pro konfiguraci nastavení stávajícího provozního režimu zařízení (kopírka, skener nebo fax).

  11. Číselná tlačítka

    Používejte k zadání číselných hodnot při volbě nastavení, jako jsou faxová čísla a počet kopií, nebo při volbě jmen zadávejte písmena.

  12. Tlačítko [Vymazat/Stop]

    • Když zařízení zpracovává úlohu, stiskněte ke zrušení aktuální úlohy.

    • Při konfiguraci zařízení: stiskněte ke zrušení stávajícího nastavení a návratu do režimu standby.

    • V režimu standby: stiskněte ke zrušení dočasných nastavení, jako je sytost nebo rozlišení obrazu.

  13. Tlačítko [Start ČB]

    Stiskněte ke skenování nebo kopírování černobíle nebo k začátku odesílání faxu.

  14. Tlačítko [Start barev.]

    Stiskněte ke skenování nebo kopírování v barvě.

  15. Tlačítko [OK]

    Stiskněte k potvrzení nastavení nebo vstupu na další úroveň stromu nabídky.

  16. Tlačítko [Escape]

    Stiskněte ke zrušení poslední operace nebo návratu na předchozí úroveň stromu nabídky.

  17. Tlačítka volby

    Stiskněte tlačítko, která odpovídá položce na dolním řádku displeje, kterou chcete zvolit.

  18. Tlačítko[Fax]

    Stiskněte k přepnutí do režimu faxu. Když je zařízení v režimu faxu, zůstává tlačítko podsvícené.

  19. Tlačítko [Skener]

    Stiskněte k přepnutí do režimu skeneru. Když je zařízení v režimu skeneru, zůstává tlačítko podsvícené.

  20. Tlačítko [Sytost]

    Stiskněte k úpravě sytosti obrazu pro stávající úlohu.

    • Režim kopírky: vyberte jednu z pěti úrovní sytosti.

    • Režim skeneru: vyberte jednu z pěti úrovní sytosti.

    • Režim faxu: vyberte jednu ze tří úrovní sytosti.

  21. Tlačítko [Zmenšení/Zvětšení]

    • Režim kopírky: stiskněte k volbě poměru zmenšení nebo zvětšení pro stávající úlohu.

    • Režim skeneru: stiskněte k volbě formátu snímání podle stávajícího originálu.

  22. Tlačítko [Shift] (Posun)

    Stiskněte k přepnutí mezi bleskovou volbou čísel 1 až 10 a 11 až 20, když volíte cíl skenovaní nebo faxování pomocí jednotlačítkové volby.

  23. Indikátor výstrahy

    Žlutě bliká, když bude zařízení brzy vyžadovat údržbu (např. výměnu spotřebního materiálu), nebo svítí červeně, když se vyskytne chyba zařízení.

    Když je vydána výstraha, zkontrolujte zprávu na displeji a řiďte se pokyny v "Chybových a stavových zprávách na displeji".

  24. Indikátor napájení

    Indikátor zůstane rozsvícený, pokud je tiskárna zapnuta. Nesvítí při vypnutém napájení.

  25. Tlačítka bleskové (jednotlačítkové) volby

    Stiskněte k bleskové (jednotlačítkové) volbě cíle skenování nebo faxu.

Upozornění

  • Když je zařízení v režimu úspory energie, podsvícení displeje se vypne.

  • Když zařízení zpracovává úlohu, nemůžete zobrazit nabídku pro konfiguraci zařízení. Stav zařízení můžete ověřit pomocí kontroly zpráv na displeji. Jestliže uvidíte hlášení, např. “Probíhá tisk...”, “Probíhá ČB kopírování...”, “Probíhá barevné kopírování...” nebo “Probíhá zpracování...”, počkejte, dokud není stávající úloha dokončena.

  • V závislosti na zemi užívání lze na ovládací panel a ke klávesám bleskové (jednotlačítkové) volby přidat samolepky a jmenný list. Pokud jsou nálepky přiloženy, použijte je v příslušném jazyce na ovládací panel. Upozorňujeme, že pokud je ovládací panel ještě překrytý ochrannou fólií, před použitím nálepek ji sejměte.
