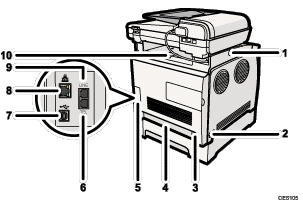

Zevní strana: pohled zezadu

Tlačítko pro posun ADF

Zatlačte ADF směrem k zadní části zařízení a podržte podavač v této poloze, pokud se nedaří výstup papíru do výstupního zásobníku.

Hlavní spínač

Tímto spínačem zapněte nebo vypněte přívod proudu.

Napájecí zásuvka

K připojení napájecího kabelu k zařízení.

Zadní kryt

Při vkládání papíru delšího než A4 do zásobníku 1 sejměte tento kryt.

Kryt kabelů

Když k zařízení připojujete kabely, sejměte tento kryt.

Konektor externího telefonu

Pro připojení externího telefonu.

Port USB

Pro připojení zařízení k počítači pomocí USB kabelu.

Port sítě Ethernet

K připojení zařízení do sítě pomocí kabelu síťového rozhraní.

Konektor rozhraní linky G3 (analog)

Pro připojení telefonní linky.

Zarážky

Při tisku na velké množství papíru naráz vytáhněte tuto zarážku, aby papír nepřepadával. Zarážku lze nastavit na pozici velikosti A4/Letter nebo Legal
