Zevní strana: pohled zepředu

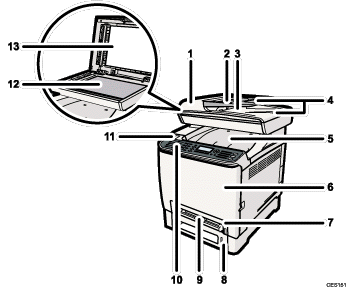

Pohled zepředu - číslovaná ilustrace

  1. Kryt ADF (Automatický podavač dokumentů)

    Otevřete tento kryt k vyjmutí originálů uvízlých v ADF

  2. Vstupní zásobník k ADF

    Sem pokládejte stohy originálů. Budou automaticky podávány. Do zásobníku se vejde až 35 listů běžného papíru.

  3. Výstupní zásobník k ADF

    Originály nasnímané s ADF mají výstup zde.

  4. Nástavec k zásobníkům ADF

    Při vkládání papíru delšího než A4 do vstupního zásobníku k ADF použijte tyto nástavce.

  5. Výstupní zásobník/Vrchní kryt

    Zde vystupuje potištěný papír. Zde lze stohovat až 150 listů běžného papíru.

    Zde otevřete při výměně tiskových kazet.

  6. Přední krycí list

    Otevřete tento kryt, chcete-li vyměnit nádobu odpadního toneru nebo odstranit zaseknutý papír.

  7. Zásobník 1

    Do tohoto zásobníku se vejde až 250 listů běžného papíru.

  8. Zásobník 2 (volitelný)

    Do tohoto zásobníku se vejde až 500 listů běžného papíru.

  9. Boční zásobník

    Zde vkládejte papír po jednotlivých listech.

  10. Ovládací panel

    Obsahuje displej a tlačítka k ovládání zařízení.

  11. Port pro USB flash disk

    Vsuňte USB flash disk k použití funkce Skenování do USB nebo pomocí kabelu USB připojte digitální fotoaparát pro tisk PictBridge.

  12. Expoziční sklo

    Sem pokládejte originály jeden po druhém.

  13. Kryt expozičního skla

    K pokládání originálů na expoziční sklo otevřete tento kryt.
