Interno

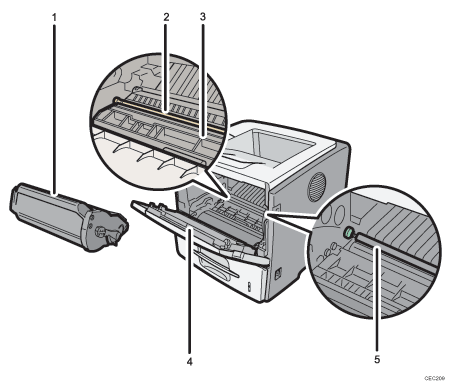

Vista anteriore

Illustrazione numerata stampante

  1. Cartuccia di stampa

    Contiene il toner e il gruppo fotoconduttore.

    Quando sul display viene visualizzato il messaggio “Sostit.cartuccia stampa.”, sostituire la cartuccia di stampa.

  2. Rullo di registrazione

    Introduce all'interno la carta per la stampa. Accertarsi di pulire questo rullo quando è sporco o quando si sostituisce la cartuccia di stampa.

    Vedere Pulizia del rullo di registrazione.

  3. Piano guida

    Aprire questa piastra per rimuovere la carta inceppata.

  4. Sportello anteriore

    Aprire questo sportello per accedere all'interno della stampante.

  5. Rullo di trasferimento

    Quando sul display appare “Sost.richiesta:Kit manut.”, sostituire questo rullo.

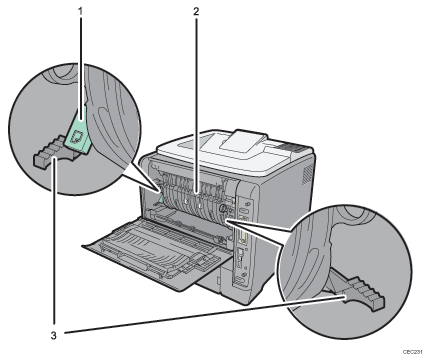

Vista posteriore

Illustrazione numerata stampante

  1. Leva buste

    Usare questa leva se le buste si arricciano durante la stampa. È possibile migliorare la qualità della stampa abbassando o sollevando la leva buste secondo lo spessore della carta su cui si sta stampando.

  2. Unità di fusione

    Esegue la fusione delle immagini stampate sulla carta.

    Quando sul display appare “Sost.richiesta:Kit manut.”, sostituire tale unità.

  3. Levette di blocco dell'unità di fusione

    Sollevare queste levette quando si sostituisce l'unità di fusione.
