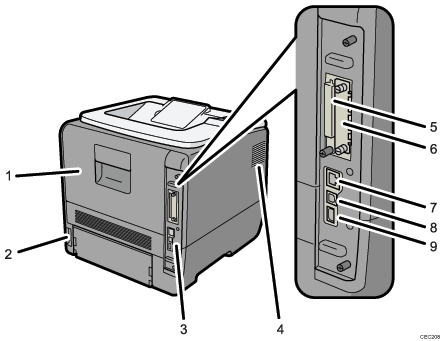

Esterno: vista posteriore

Sportello posteriore

Aprire questo sportello per sostituire l'unità di fusione.

Connettore di alimentazione

Collegare qui il cavo di alimentazione della stampante. Inserire l'altra estremità del cavo in una presa di corrente.

Scheda controller

Estrarre la scheda per installare componenti opzionali come il modulo SDRAM o il disco fisso della stampante. Collegare i cavi, come il cavo USB e il cavo Ethernet, nei rispettivi connettori.

Fori di ventilazione

Per evitare il surriscaldamento, il calore dei componenti interni viene rilasciato attraverso questi fori di ventilazione. Se questi fori vengono ostruiti o bloccati possono verificarsi malfunzionamenti e guasti.

Slot per scheda SD

Rimuovere lo sportello e installare qui le schede SD.

Slot scheda di interfaccia opzionale

Inserire in questo slot un'unità d'interfaccia Wireless LAN opzionale, una scheda Ethernet Gigabit o una scheda interfaccia 1284.

Porta Ethernet

Usare un cavo d'interfaccia di rete per collegare la stampante alla rete.

Porta USB B

Utilizzare un cavo USB per connettere la stampante ad un computer.

Porta USB A

Utilizzare un cavo USB per collegare i dispositivi USB opzionali, ad esempio il lettore di schede di autenticazione.
