A készülék belseje

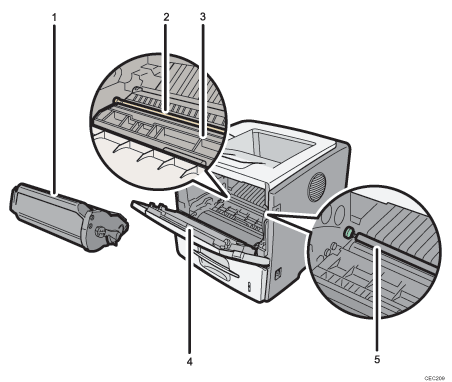

Elölnézet
Festékkazetta
A festéket és az előhívó egységet tartalmazza.
Amikor a “Cserélje ki a f.kaz-t.” jelenik meg a kijelzőn, cserélje ki ezt az egységet.
Regisztrációs henger
A nyomtatáshoz ez tölti be a papírlapokat. Ügyeljen rá, hogy tisztítsa meg ezt a hengert, amennyiben bekoszolódott, vagy cserélje ki a festékkazettát.
Terelőlemez
Ezen fedél nyitásával távolíthat el elakadt papírt.
Elülső fedél
Nyissa ki ezt a fedelet a nyomtató belsejéhez való hozzáférés érdekében.
Továbbító henger
Ha a “Cser. szük: karb.cs.” jelenik meg a kijelzőn, cserélje ki ezt a hengert.

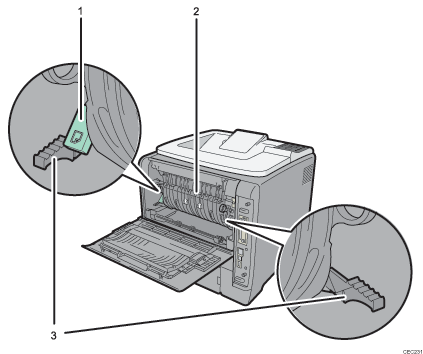

Hátulnézet
Boríték kar
Akkor használja ezt a kart, ha a nyomtatás alatt a borítékok összegyűrödnek. Ha a boríték kart a nyomtatáshoz használt papír vastagságának megfelelően emeli vagy leereszti, a nyomtatás minősége javul.
Fixáló egység
A fixálja a nyomtatott képet a papíron.
Ha a “Cser. szük: karb.cs.” jelenik meg a kijelzőn, cserélje ki ezt az egységet.
Fixáló egységet rögzítő karok
A fixáló egység kicseréléséhez emelje fel ezeket a karokat.
