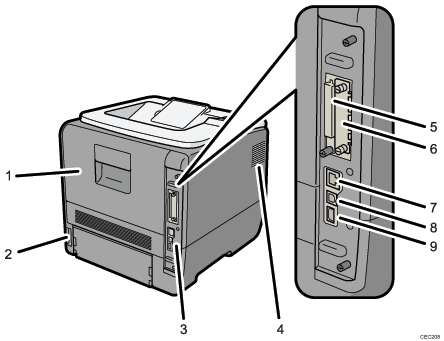

A készülék külseje: hátulnézet

Hátsó fedél

Ezt a fedelet nyissa ki a fixáló egység cseréjekor.

Hálózati csatlakozó

A hálózati kábelt itt csatlakoztassa a nyomtatóhoz. A kábel másik végét dugja be egy közeli fali csatlakozóaljzatba.

Vezérlőkártya

Húzza ezt ki az olyan kiegészítők telepítéséhez, mint az SDRAM-modul vagy a nyomtató merevlemeze. Csatlakoztassa a kábeleket (például az USB-kábelt és az Ethernet kábelt) a csatlakozójához.

Ventillátorok

A túlhevülés elkerülése érdekében ezeken a nyílásokon távozik a belső alkatrészek által termelt hő. Ezen szellőzőnyílások elzárása vagy eltömődése meghibásodást és hibás működést eredményezhet.

SD kártya foglalatai

Távolítsa el a fedelet, és telepítse az SD kártyákat.

Kiegészítő interfészkártya foglalata

Helyezze be az opcionális vezeték nélküli LAN interfészegységet, a Gigabit Ethernet kártyát vagy az 1284 interfészkártyát a foglalatába.

Ethernet port

A készülék hálózathoz történő csatlakoztatásához használjon hálózati kábelt.

USB Port, B

A nyomtató számítógéphez történő csatlakoztatásához használjon USB kábelt.

USB port, A

Az olyan opcionális USB-eszközök, mint például hitelesítő kártyaolvasó csatlakoztatásához használjon USB-kábelt.
