Intérieur

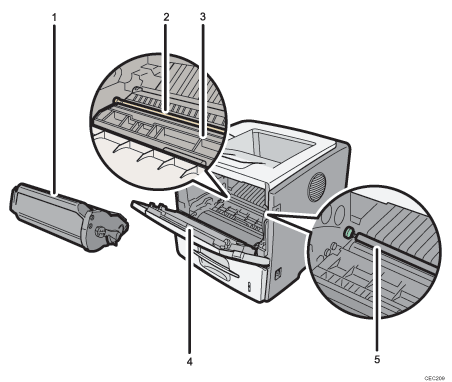

Vue avant
Cartouche d'impression
Contient le toner et l'unité photoconductrice.
Lorsque le message “Rempl. cart. Impress°.” s'affiche à l'écran, remplacez cette unité.
Rouleau de calage
Assure l'alimentation en feuilles de papier pour l'impression. Assurez-vous de bien nettoyer ce rouleau s'il devient sale ou remplacez la cartouche d'impression.
Reportez-vous à Nettoyage du rouleau de calage.
Plaque guide
Ouvrez ce capot pour retirer le papier bloqué.
Capot avant
Ouvrez ce capot pour accéder à l'intérieur de l'imprimante.
Rouleau de transfert
Lorsque le message “Remplacer:Kit maint.” apparaît à l'écran, remplacez ce rouleau.

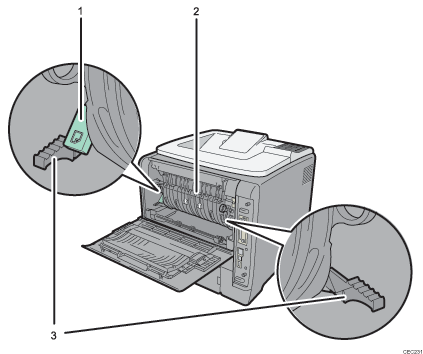

Vue arrière
Levier d'enveloppe
Utilisez ce levier lorsque des enveloppes se froissent durant l'impression. Lever ou baisser le levier d'enveloppes en fonction de l'épaisseur du papier sur lequel vous imprimez peut améliorer la qualité d'impression.
Unité de fusion
Fusionne les images imprimées sur le papier.
Lorsque le message “Remplacer:Kit maint.” apparaît à l'écran, remplacez cette unité.
Leviers de verrouillage de l'unité de fusion
Soulevez ces leviers pour remplacer l'unité de fusion.
