Extérieur : vue arrière

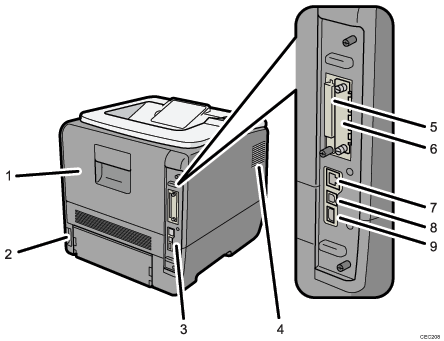

Illustration de l'imprimante Illustration des légendes numérotées

  1. Capot arrière

    Ouvrez ce capot pour remplacer l'unité de fusion.

  2. Connecteur d'alimentation

    Connectez le cordon d'alimentation à cet endroit de l'imprimante. Insérez l'autre extrêmité du câble dans une prise murale située à proximité.

  3. Carte contrôleur

    Retirez-la pour installer des options telles que le module SDRAM ou le disque dur de l'imprimante. Branchez les câbles, notamment le câble USB et le câble Ethernet.

  4. Aérations

    Pour éviter toute surchauffe, la chaleur produite par les composants internes est évacuée par ces aérations. Des dysfonctionnements et des pannes peuvent provenir d'un blocage ou d'une obstruction de ces aérations.

  5. Emplacements de carte SD

    Retirez le capot et installez les cartes SD.

  6. Emplacement de la carte d'interface en option

    Insérez une unité d'interface LAN sans fil en option, une carte Gigabit Ethernet ou une carte d'interface 1284 dans cet emplacement.

  7. Port Ethernet

    Utilisez un câble d'interface réseau pour relier l'imprimante au réseau.

  8. Port USB B

    Utilisez un câble USB pour relier l'imprimante à un ordinateur.

  9. Port USB A

    Utilisez un câble USB pour connecter les périphériques USB en option, tels que le lecteur de carte d'authentification.
