Innere Bauteile

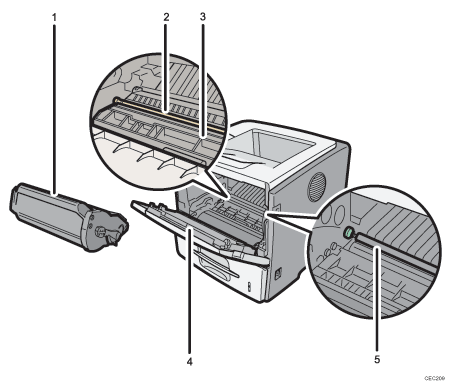

Druckkartusche

Enthält den Toner und die Fotoleitereinheit.

Wenn “Druckkartusche ersetzen.” auf der Anzeige erscheint, ersetzen Sie diese Einheit.

Registrierwalze

Zieht Papierblätter zum Bedrucken ein. Reinigen Sie diese Rolle wenn sie schmutzig ist, oder tauschen Sie die Druckkartusche aus.

Siehe Reinigung der Registrierwalze.

Führungsplatte

Öffnen Sie diese Abdeckung, um gestautes Papier zu entfernen.

Vordere Abdeckung

Zum Zugang zum Druckerinneren hier öffnen.

Transferrolle

Ersetzen Sie diese Rolle, wenn die Meldung “Ersetzen:Wartungskit” auf dem Display angezeigt wird.

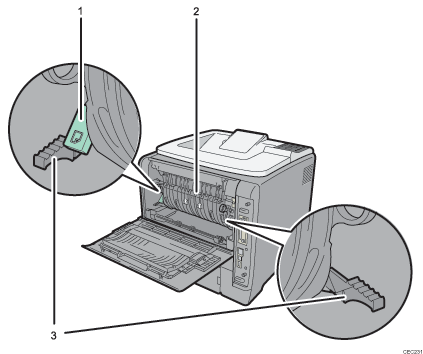

Umschlaghebel

Verwenden Sie diesen Hebel, wenn die Umschläge während des Druckvorgangs zerknittert werden. Sie können den Briefumschlaghebel je nach Papierdicke einstellen, um die Druckqualität zu verbessern.

Fixiereinheit

Damit werden Druckbilder auf das Papier übertragen.

Ersetzen Sie diese Einheit, wenn die Meldung “Ersetzen:Wartungskit” im Display angezeigt wird.

Sperrhebel für Fixiereinheit

Heben Sie diese Hebel an, wenn Sie die Fixiereinheit ersetzen.
