Äußere Bauteile: Rückansicht

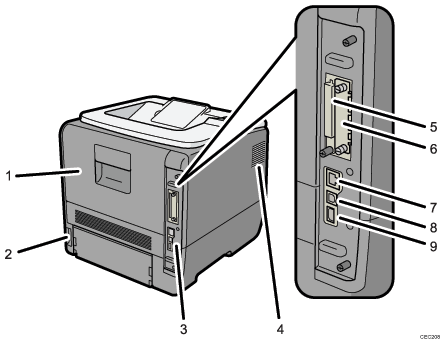

Nummerierte Abbildung Drucker

  1. Hintere Abdeckung

    Öffnen Sie diese Abdeckung, um die Fixiereinheit auszutauschen.

  2. Netzkabelanschluss

    Schließen Sie das Netzkabel hier an den Drucker an. Stecken Sie das andere Ende des Kabel in eine Steckdose.

  3. Controller-Karte

    Ziehen Sie diese Baugruppe heraus, um Optionen wie SDRAM-Modul oder Druckerfestplatte zu installieren. Stecken Sie Kabel, wie z.B. das USB-Kabel und das Ethernetkabel, in ihre Anschlüsse ein.

  4. Lüftungsschlitze

    Zur Vermeidung von Überhitzung wird die Wärme von internen Komponenten durch diese Lüftungsschlitze abgeführt. Wenn diese Auslassöffnungen blockiert oder verstopft sind, kann es zu Störungen oder Unterbrechungen kommen.

  5. SD-Kartensteckplätze

    Entfernen Sie die Abdeckung und installieren Sie die SD-Karten.

  6. Steckplatz für optionale Schnittstellenkarte

    Stecken Sie eine optionale Wireless-LAN-Schnittstelleneinheit, Gigabit-Ethernetkarte oder 1284-Schnittstellenkarte in diesen Steckplatz.

  7. Ethernet-Port

    Verwenden Sie ein Netzwerkschnittstellenkabel, um den Drucker an das Netzwerk anzuschließen.

  8. USB-Anschluss B

    Verwenden Sie ein USB-Kabel, um den Drucker an einen Computer anzuschließen.

  9. USB-Anschluss A

    Verwenden Sie ein USB-Kabel, um die optionalen USB-Geräte wie den Kartenleser für die Authentifizierung anzuschließen.
