Vnitřní část

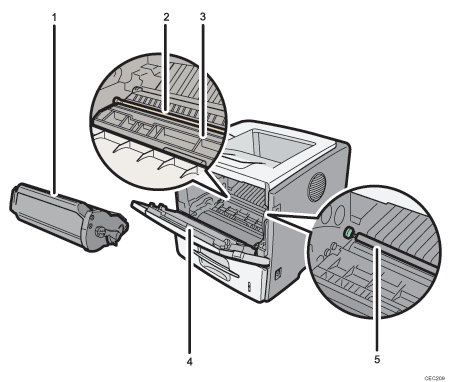

Pohled zepředu
Tisková kazeta
Obsahuje toner a jednotku fotoválce.
Zobrazí-li se na displeji zpráva “Vyměňte tiskovou kazetu”, vyměňte tuto jednotku.
Registrační váleček
Podává papír pro tisk. Pokud dojde k zašpinění válečku, vyčistěte jej nebo vyměňte tiskovou kazetu.
Vodící deska
Po jejím odklopení můžete vyjmout uvízlý papír.
Přední kryt
Po otevření toho krytu se lze dostat do vnitřní části tiskárny.
Přenosový váleček
Zobrazí-li se na displeji zpráva “Vyžad.výměna:Sada údržby”, vyměňte tento váleček.

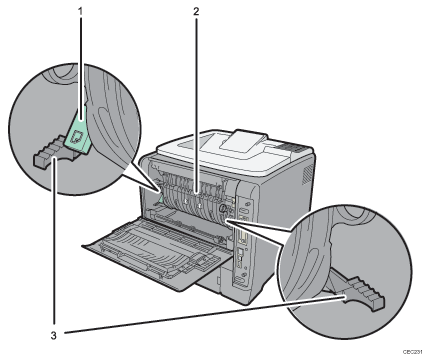

Pohled zezadu
Páčka pro obálky
Tuto páčku použijte, pokud se obálky při tisku mačkají. Zdvižení nebo sklopení této páčky podle tloušťky papíru, na který tisknete, může zvýšit kvalitu tisku.
Zažehlovací jednotka
Zažehluje do papíru tištěný obraz.
Zobrazí-li se na displeji zpráva “Vyžad.výměna:Sada údržby”, vyměňte tuto jednotku.
Páčky pro připevnění zažehlovací jednotky
Při výměně zažehlovací jednotky zdvihněte tyto páčky.
