Vnější část: pohled zezadu

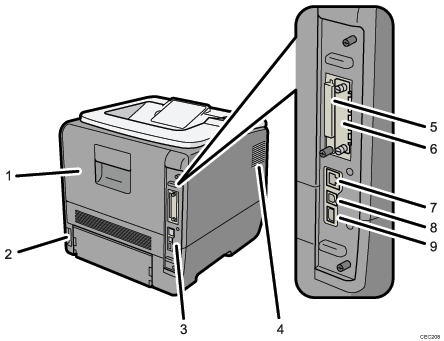

Ilustrace tiskárny, očíslovaný popis

  1. Zadní kryt

    Tento kryt otevřete, potřebujete-li vyměnit zažehlovací jednotku.

  2. Konektor pro napájení

    Zde připojte napájecí kabel pro tiskárnu. Druhý konec kabelu zasuňte do nejbližší zásuvky ve zdi.

  3. Ovládací panel

    Po vysunutí sem můžete instalovat doplňky, jako jsou modul SDRAM nebo pevný disk tiskárny. Zasuňte kabely USB a Ethernet do příslušných konektorů.

  4. Větrací otvory

    Aby se zabránilo přehřátí, je těmito průduchy uvolňováno teplo z vnitřních součástí. Pokud jsou tyto průduchy zablokovány nebo ucpány, může dojít k nesprávnému fungování a poruše.

  5. Sloty pro rozšiřovací karty

    Odstraňte kryt a nainstalujte zde karty SD.

  6. Doplňkový slot karty rozhraní

    Do tohoto slotu lze vložit volitelnou jednotku rozhraní bezdrátové LAN, kartu gigabitového Ethernetu nebo kartu rozhraní 1284.

  7. Port sítě Ethernet

    Pomocí kabelu pro síťové rozhraní připojíte tiskárnu do sítě.

  8. USB Port B

    Pro připojení tiskárny k počítači použijte kabel USB.

  9. USB Port A

    Pro připojení doplňkových zařízení USB, jako je čtečka autorizačních karet, použijte kabel USB.
