Conexión al interface Gigabit Ethernet
En esta sección se describe cómo conectar el cable de interfaz de Ethernet al puerto gigabit Ethernet.
Si el interruptor principal de alimentación está encendido, apáguelo.
Utilice los siguientes cables Ethernet.
Al usar 100BASE-TX/10BASE-T:
Cable no blindado de par trenzado (UTP) o cable blindado de par trenzado (STP) y Categoría tipo 5 o superior
Al usar 1000BASE-T:
Cable no blindado de par trenzado (UTP) o cable blindado de par trenzado (STP) y Categoría tipo 5e o superior

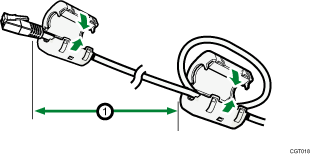

Conecte el núcleo de ferrita suministrado al extremo de la máquina del cable de interface de Ethernet. Forme un bucle de unos 10 cm (4 pulgadas) (1) desde el extremo y conecte el núcleo de ferrita suministrado a la tarjeta gigabit Ethernet opcional.
Asegúrese de que el interruptor principal de alimentación esté apagado.
Conecte el cable de interfaz de Ethernet al puerto gigabit Ethernet.
Conecte el otro extremo del cable de interfaz de Ethernet a un dispositivo de conexión a la red como, por ejemplo, un hub.
Encienda el interruptor principal de alimentación de la máquina.
Indicador (naranja)
Cuando 100BASE-TX está en funcionamiento, el LED está naranja. Cuando 10BASE-TX está en funcionamiento o la máquina no está conectada a la red, está apagado.
Indicador (verde)
Cuando 10BASE-TX está en uso, el LED se enciende en verde. Cuando 100BASE-T está en funcionamiento o la máquina no está conectada a la red, está apagado.
Indicadores (naranja y verde)
Los indicadores verde y amarillo se encienden cuando 1000BASE-T está en uso.
Utilice un cable de interfaz Ethernet que admita "Velocidad Ethernet". Si selecciona [Selección automática] para "Ethernet Speed", utilice un cable de interfaz Ethernet que admita 1000BASE-T.
Para obtener detalles sobre cómo encender el interruptor principal de alimentación, consulte Acerca de esta máquina.
Para obtener detalles sobre cómo instalar el driver de la impresora, consulte el Manual de referencia de impresora.
