Conexión con las interfaces
En esta sección se describe cómo identificar la interfaz de la máquina y conectar la máquina conforme al entorno de red.
|

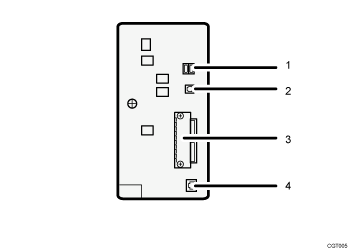

Interface del host USB
Puerto para conectar el dispositivo de interfaz USB
Utilice esta interfaz para conectar la máquina a un dispositivo de autenticación de tarjetas, lector de tarjetas de memoria o Bluetooth.
Puerto USB 2.0 [Tipo B]
Puerto para conectar el cable de interface USB 2.0 [Tipo B]
Ranura A
Instale una tarjeta de interfaz opcional en esta ranura.
La ranura admite una de las siguientes tarjetas de interfaz:
Tarjeta de interfaz IEEE1284: necesaria si desea conectar un cable IEEE 1284 a esta máquina. Una vez instalada en la ranura A, esta tarjeta permite conectar la máquina a un ordenador mediante un cable IEEE 1284.
Unidad de interfaz de LAN inalámbrica: es necesario si quiere conectar esta máquina a una LAN inalámbrica. Cuando la instale en la Ranura A, esta unidad le permitirá conectar la máquina a una LAN inalámbrica IEEE 802.11 o IEEE 802.11 b/g.
Tarjeta Gigabit Ethernet: necesaria si desea conectar la máquina a una red por cable 1000BASE-T, 100BASE-TX o 10BASE-T.
Puerto 10BASE-T/100BASE-TX
Puerto para conectar el cable 10BASE-T o 100BASE-TX
La ranura A sólo puede contener un módulo: Puede instalar sólo una placa de interfaz IEEE 1284 o una unidad de interfaz LAN inalámbrica al mismo tiempo en esta ranura.
El puerto Ethernet y el puerto Gigabit Ethernet no se pueden utilizar simultáneamente. Si se ha instalado la tarjeta Gigabit Ethernet opcional, conecte el cable Ethernet al puerto Ethernet de la misma. Si se conectan cables a ambos puertos simultáneamente, la conexión con la máquina no funcionará.
La unidad de interfaz Bluetooth y la tarjeta de LAN inalámbrica no pueden utilizarse a la vez.
