Anschließen an die Gigabit-Ethernet-Schnittstelle

In diesem Abschnitt wird beschrieben, wie das Ethernet-Schnittstellenkabel an den Gigabit-Ethernet-Anschluss angeschlossen wird.

Wichtig

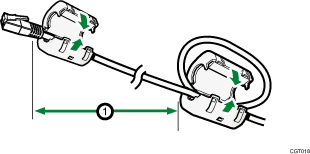

  1. Bringen Sie den Ferritkern aus dem Lieferumfang des Geräts am Geräteende des Ethernet-Schnittstellenkabels an. Machen Sie ca. 10 cm (4 Zoll) (1) vom Ende entfernt eine Schlaufe und bringen Sie den mit der Gigabit-Ethernet-Karte gelieferten Ferritkern an.

    Abbildung des Ethernet-Kabels mit Ferritkern

  2. Stellen Sie sicher, dass der Hauptschalter ausgeschaltet ist.

  3. Verbinden Sie das Ethernet-Schnittstellenkabel mit dem Gigabit-Ethernet-Anschluss.

    Abbildung des Anschlusses des Ethernet-Kabels

  4. Verbinden Sie das andere Ende des Ethernet-Schnittstellenkabels mit einer Netzwerkanschlusseinrichtung, z. B. mit einem Hub.

  5. Schalten Sie den Hauptschalter des Geräts ein.

    Abbildung des Gigabit-Ethernet-Anschlusses (numerierte Abbildung)

    1. Anzeige (orangefarben)

      Beim Betrieb des 100BASE-TX leuchtet die LED orangefarben. Beim Betrieb des 10BASE-TX oder wenn das Gerät nicht mit dem Netzwerk verbunden ist, erlischt es.

    2. Anzeige (grün)

      Beim Betrieb des 10BASE-TX leuchtet die LED grün. Beim Betrieb des 100BASE-T oder wenn das Gerät nicht mit dem Netzwerk verbunden ist, erlischt sie.

    3. Anzeigen (orange und grün)

      Beim Betrieb des 1000BASE-T leuchten beide LEDs.

Hinweis
