Anschließen an die Schnittstellen

Dieser Abschnitt erläutert, wie die Schnittstelle des Geräts identifiziert und das Gerät in Übereinstimmung mit der Netzwerkumgebung angeschlossen wird.

Zur Unterdrückung von RF-Interferenz muss ein Netzwerkschnittstellenkabel mit einem Ferritkern verwendet werden.

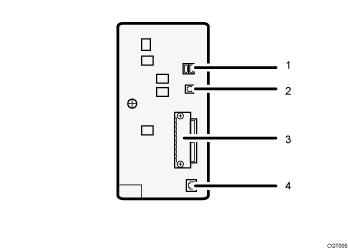

Nummerierte Abbildung Anschließen an die Schnittstellen

USB-Host-Schnittstelle
Anschluss zum Anschließen der USB-Schnittstelle
Verwenden Sie diese Schnittstelle, um das Gerät mit einem Kartenauthentifizierungsgerät, einem Speicherkartenlesegerät oder mit Bluetooth zu verbinden.
USB 2.0 Anschluss [Typ B]
Anschluss für das USB 2.0-Schnittstellenkabel [Typ B]
Steckplatz A
Installieren Sie eine optionale Schnittstellenkarte in diesem Steckplatz.
Der Steckplatz kann eine der folgenden Schnittstellenkarten aufnehmen:
- IEEE1284-Schnittstellenkarte: Erforderlich, wenn Sie ein IEEE 1284-Kabel an dieses Gerät anschließen möchten. Wenn die Karte in Steckplatz A installiert ist, können Sie das Gerät über ein IEEE 1284-Kabel an einen Computer anschließen.
- Wireless-LAN-Schnittstelleneinheit: Erforderlich, wenn Sie dieses Gerät an ein Wireless LAN anschließen möchten. Wenn die Einheit in Steckplatz A installiert ist, können Sie das Gerät an ein IEEE 802.11 a oder ein IEEE 802.11 b/g-Wireless LAN anschließen.
- Gigabit-Ethernet-Karte: Erforderlich, wenn Sie das Gerät über ein 1000BASE-T-, 100BASE-TX- oder 10BASE-T-Kabel mit einem Netzwerk verbinden möchten.
10BASE-T/100BASE-TX-Anschluss
Anschluss für das 10BASE-T- oder 100BASE-TX-Kabel

Steckplatz A kann nur ein Modul aufnehmen: Sie können immer nur eine IEEE 1284-Schnittstellenkarte oder eine Wireless-LAN-Schnittstelleneinheit in diesem Steckplatz installieren.
Ethernet- und Gigabit Ethernet-Anschluss können nicht gleichzeitig verwendet werden. Wenn die optionale Gigabit Ethernet-Karte installiert ist, schließen Sie das Ethernet-Kabel an den Anschluss der Gigabit Ethernet-Karte an. Die Kommunikation mit dem Gerät schlägt fehl, wenn an beide Anschlüsse gleichzeitig Kabel angeschlossen sind.
Die Bluetooth-Schnittstelleneinheit und die Wireless-LAN-Karte können nicht gleichzeitig verwendet werden.
