Připojování k rozhraní gigabitového Ethernetu
V této části je popsáno, jak připojit ethernetový kabel k portu gigabitové sítě Ethernet.
Pokud je hlavní spínač zapnutý, vypněte jej.
Používejte následující ethernetové kabely.
Pokud používáte 100BASE-TX/10BASE-T:
Nestíněnou kroucenou dvoulinku (UTP) nebo stíněnou kroucenou dvoulinku (STP) a typ kategorie 5 nebo vyšší
Pokud používáte 1000BASE-T:
Nestíněnou zkroucenou dvoulinku (UTP) nebo stíněnou zkroucenou dvoulinku (STP) a typ kategorie 5e nebo více

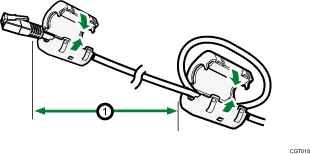

Připojte feritové jádro dodané se zařízením ke konci kabelu rozhraní sítě Ethernet na straně zařízení. Vytvořte smyčku přibližně 10 cm (4 palce) (1) od konce a připevněte feritové jádro dodané s volitelnou gigabitovou ethernetovou kartou.
Ujistěte se, že je vypnutý hlavní spínač zařízení.
Připojte kabel rozhraní sítě Ethernet k portu gigabitového Ethernetu.
Připojte druhý konec kabelu rozhraní sítě Ethernet k síťovému propojovacímu zařízení, jako je např. rozbočovač.
Zapněte hlavní spínač zařízení.
Indikátor (oranžový)
Když 100BASE-TX pracuje, kontrolka LED svítí oranžově. Pokud je 10BASE-TX v činnosti nebo zařízení není připojeno k síti, vypne se.
Indikátor (zelený)
Pokud je 10BASE-TX v činnosti, svítí kontrolka zeleně. Pokud je 100BASE-TX v činnosti nebo zařízení není připojeno k síti, vypne se.
Indikátory (zelený a oranžový)
Je-li v činnosti server 1000BASE-T, svítí obě kontrolky.
Použijte kabel rozhraní Ethernet, který podporuje volbu "Rychlost Ethernetu". Pokud vyberte [Automatický výběr] pro "Rychlost Ethernetu", použijte kabel rozhraní Ethernet, který podporuje 1000BASE-T.
Podrobné informace o tom, jak zapnout hlavní spínač, viz příručka Informace o zařízení.
Pro podrobné informace týkající se instalace ovladače tiskárny viz Referenční příručka pro tisk.
