Připojení k rozhraním

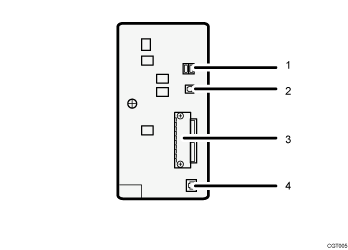

Tato část vysvětluje, jak identifikovat rozhraní tohoto zařízení a jak připojit zařízení v závislosti na síťovém prostředí.
|
Hostitelské rozhraní USB
Port pro připojení zařízení s rozhraním USB
Pomocí tohoto rozhraní připojte zařízení k zařízení pro ověřování pomocí karet, ke čtečce paměťových karet nebo k Bluetooth.
Port USB 2.0 [typ B]
Port k připojení kabelu rozhraní USB2.0 [Typ B]
Slot A
Do tohoto slotu nainstalujte volitelnou kartu rozhraní.
Slot může spolupracovat s některou z následujících karet rozhraní:
Karta rozhraní IEEE1284: Je nutná, pokud k tomuto zařízení chcete připojit kabel IEEE 1284. Pokud je tato karta nainstalována do Slotu A, umožňuje vám připojit zařízení k počítači prostřednictvím kabelu IEEE 1284.
Jednotka rozhraní bezdrátové LAN: Je nutná, chcete-li zařízení bezdrátově připojit do počítačové sítě. Je-li nainstalována ve slotu A, umožňuje tato jednotka připojení zařízení pomocí IEEE 802.11 nebo IEEE 802.11 b/g (wireless LAN).
Karta pro gigabitový Ethernet: Je nutná, chcete-li zařízení připojit k síti pomocí kabelu standardu 1000BASE-T, 100BASE-TX nebo 10BASE-T.
Port 10BASE-T/100BASE-TX
Port pro pripojení kabelu 10BASE-T nebo 100BASE-TX
Ve slotu A může být pouze jeden modul: Můžete nainstalovat pouze jeden z těchto modulů - karta rozhraní IEEE 1284 nebo jednotka rozhraní bezdrátové LAN.
Port pro síť Ethernet a Gigabitovou síť Ethernet nelze používat současně. Pokud je nainstalována volitelná karta gigabitové sítě Ethernet, připojte kabel k portu na kartě gigabitové sítě Ethernet. Komunikace se zařízením selže, pokud jsou kabely připojeny k oběma portům současně.
Jednotka rozhraní Bluetooth a karta bezdrátové LAN nemohou být použity současně.
