Connexió amb la interfície Ethernet Gigabit

Aquest apartat explica com connectar el cable de la interfície Ethernet al port Ethernet Gigabit.

Si l'interruptor principal és encès, apagueu-lo.
Feu servir els cables Ethernet següents.
- Si es fa servir 100BASE-TX/10BASE-T:
  Cable de parell trenat sense apantallar (UTP) o de parell trenat apantallat (STP) i de la categoria 5 o superiors.
- Si es fa servir 1000BASE-T:
  Cable de parell trenat sense apantallar (UTP) o de parell trenat apantallat (STP) i de la categoria 5e o superiors.

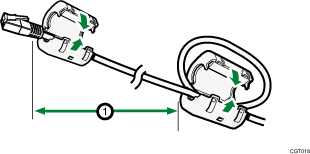

Connecteu el nucli de ferrita subministrat a l'extrem de la màquina del cable de la interfície Ethernet. Feu un llaç al cable a uns 10 cm (1) de l'extrem del cable de la màquina i connecteu el nucli de ferrita subministrat amb la targeta Ethernet Gigabit opcional.
Assegureu-vos que l'interruptor principal de la màquina estigui apagat.
Connecteu el cable de la interfície Ethernet al port Ethernet Gigabit.
Connecteu l'altre extrem del cable Ethernet a un dispositiu de connexió de xarxa com ara un concentrador ("hub").
Enceneu l'interruptor principal de la màquina.
1. Indicador (taronja)
  Quan funciona 100BASE-T, el LED és taronja. Quan funciona 10BASE-TX o la màquina no està connectada a la xarxa, està apagat.
2. Indicador (verd)
  Quan funciona 10BASE-TX, el LED és verd. Quan funciona 100BASE-T o la màquina no està connectada a la xarxa, està apagat.
3. Indicadors (taronja i verd)
  Quan funciona 1000BASE-T, tots dos llums LED estan encesos.

Utilitzeu un cable d'interfície Ethernet que admeti "Velocitat Ethernet". Si seleccioneu [Selecció auto] per a "Velocitat Ethernet", utilitzeu un cable d'interfície Ethernet que admeti 1000BASE-T.
Per a més informació sobre com encendre l'interruptor principal, consulteu Sobre la màquina.
Per a més informació sobre la instal·lació del driver de la impressora, vegeu el Manual de referència de la impressora.
